【传动干货】PMI银泰直线导轨安装定位方式
返回列表 来源: 雅威达直线传动 发布日期: 2020.12.23

很多朋友在安装银泰直线导轨的时候,都会考虑到一个问题,那就是直线导轨安装定位方式有什么?应该用那种?雅威达传动小编今天就跟大家来探讨一下。

首先,我们来了解一下银泰直线导轨的结构。如下图所示,可以直观的看到构成银泰直线导轨的部件有滑轨、滑块和油嘴,具体的结构,朋友们可以参考网上资料自行了解。一般情况下,在滑轨和滑块的侧面有一侧是精加工面,用来做定位的挡面,也就是导轨基准面。(关于直线导轨的基准面区分的方法,大家可以参考这篇文章:)

银泰直线导轨图片MSB系列1

其次,我们再来了解一下直线导轨的实际应用。在设计过程中使用直线导轨的主要作用为支撑和引导运动部件,使其按给定的方向做往复直线运动。直线导轨常应用在精度要求比较高的机械结构中,可根据具体参数和设计要求通过计算选择与之相匹配的直线导轨。

接下来,给大家列举三种不同类型的直线导轨定位方式(主要针对双导轨使用来介绍,单导轨和双导轨是一样的机构)

银泰直线导轨安装定位方式1

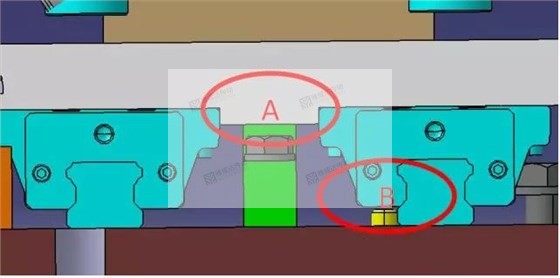

滑块挡面限位+滑轨定位销限位,如下图所示

红色圈A: 所指位置两个滑块的内侧都做了限位

红色圈B: 所指滑轨定位基准为一侧,另外一侧辅助安装即可。


直线导轨安装定位方式

银泰直线导轨安装定位方式2

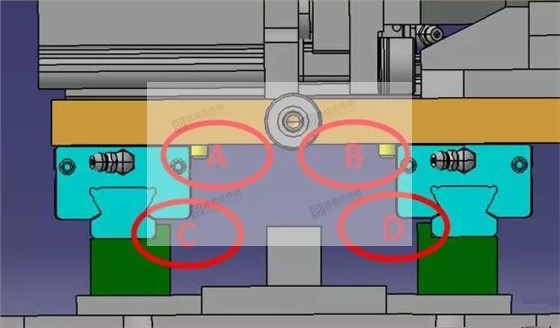

滑块定位销限位+滑轨挡面限位,如下图所示

红色圈AB: 所指位置两滑块的内侧都做了限位

红色圈CD: 所指滑轨定位基准为一侧,另外一侧辅助安装即可。


直线导轨安装定位方式

银泰直线导轨安装定位方式3

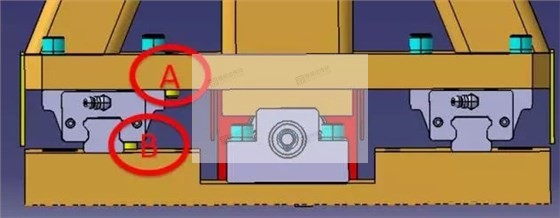

滑块和滑轨都用定位销限位,如下图所示

红色圈A: 所指位置两个滑块的内侧都做了限位

红色圈B: 所指滑轨位置为定位基准,采用定位销定位


直线导轨安装定位方式

以上内容仅为雅威达小编在设计过程中接触到的,只是直线导轨定位结构中的一部分。大家在设计过程中要根据客户的具体要求及公司的内部规定,做合理的结构设计。

备注:在设计过程中,除了要考虑直线导轨的定位问题之外,还要考虑其防尘问题(如追加防护板)、注油口注油问题(如操作是否方便)以及限制机构的位移问题等,只有这样才能设计出理想的结构,也欢迎大家一起来跟雅威达探讨更多有关直线传动的问题。
