HIWIN上银直线导轨型号中的字母CA和HA是什么意思?
返回列表 来源: 雅威达微型直线导轨 发布日期: 2020.07.08

相信朋友们都会注意到,HIWIN上银直线导轨型号描述中,有些有字母CA ,而有些又是 HA,那这究竟代表着什么意思呢?雅威达告诉你吧。

每个品牌的直线导轨,它的规格型号,都有各自的命名。比如上银导轨里,有HGH25CA,HGH30HA,EGH15CA,EGH20HA等等。它的命名规格,我们以HG系列,通过下图来说明。

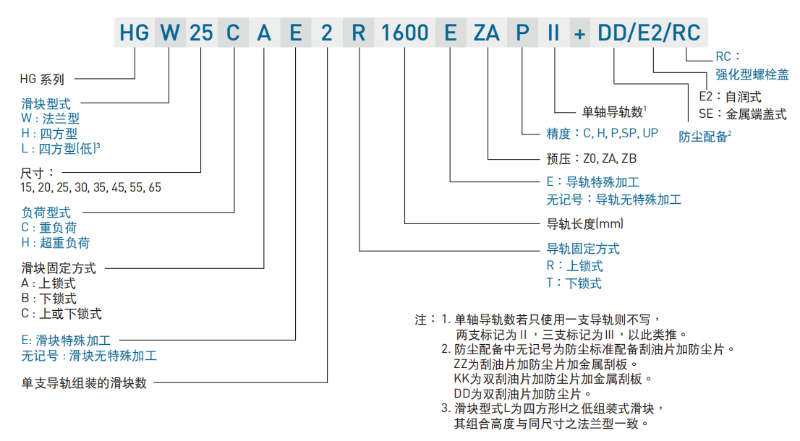

上银直线导轨型号命名规则

上图是HG非互换性直线导轨型号说明,我们可以看出规格描述中,每个字母所代表的含义。HG是系列名称,其中有HG,EG,MG,RG等等系列,接下来的字母,W表示滑块是法兰型的,H是四方形,L是四方型H的低组装型号,它的组合高度与同尺寸的法兰型一致。这个字母后面的数字,就表示导轨滑块的规格大小。

接下来,就可以解答标题的疑问了。C是表示重负荷,H表示超重负荷,所以,我们在选型的时候,就需要了解并计算床台的负重情况,选用合适的滑块负荷形式。

负荷形式后面的字母,就表示滑块的固定方式了 ,比如A代表上锁式,B代表下锁式,C则表示上锁或者下锁。而这个固定方式,也是根据我们床台的设计需求来做选择的。通常来说,一般都是上锁式应用比较广泛,所以就有了HA,CA的型号表述。


HIWIN上银直线导轨型号HGH20CA


至于型号表述里的其他字母,代表的意思,朋友们可以参照上图来做对照。以上是非互换性的型号描述,而互换性的导轨,滑块型号命名,也大同小异,字母所代表的意思都是一样的。有兴趣了解的朋友,也可以参考下图。

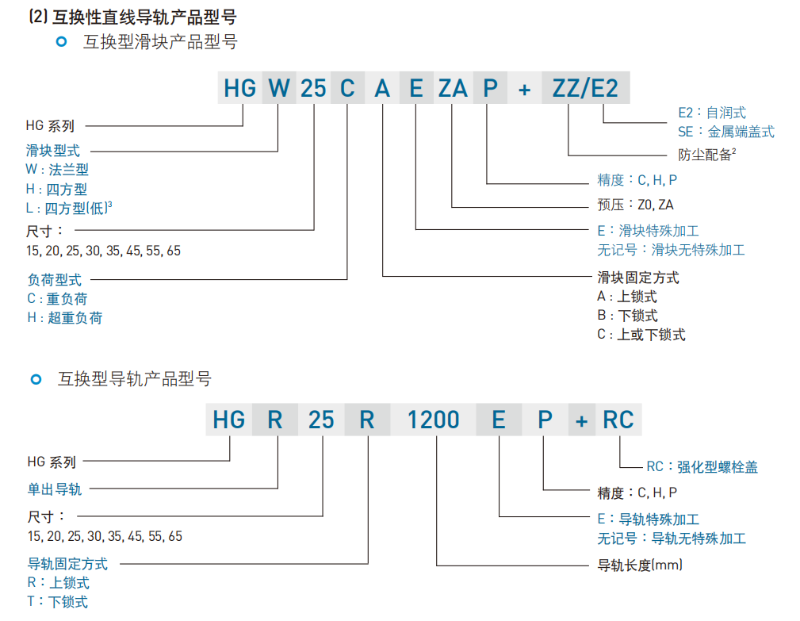

上银直线导轨型号命名规则互换性

如果您还想了解更多有关上银直线导轨型号规格,或者点击此链接:上银直线导轨。也欢迎您联系咨询雅威达,我们一起来探讨。深圳市雅威达机电有限公司,11年专注上银直线导轨,为客户提供精密直线传动元件,以及解决方案。
