返回列表 来源: 雅威达上银导轨 发布日期: 2020.09.18


我们在平常的时候,见到的直线导轨实物,都是装配好的,就算是一般的上银直线导轨图片,也是实物图。人都有好奇心,如果我们想知道直线导轨的内部结构,难道要把导轨滑块拆开来看?那是不需要的,下面,雅威达就带大家来看看,常用的上银直线导轨结构图片。能更直观认识上银直线导轨。

首先,我们来看看上银直线导轨HG型号的图片。我们可以看到,作为重负荷的直线导轨,采用了两组滚珠的结构,这样就使得滑块的负载能大幅提高,所以,HG系列也叫做高组装直线导轨。

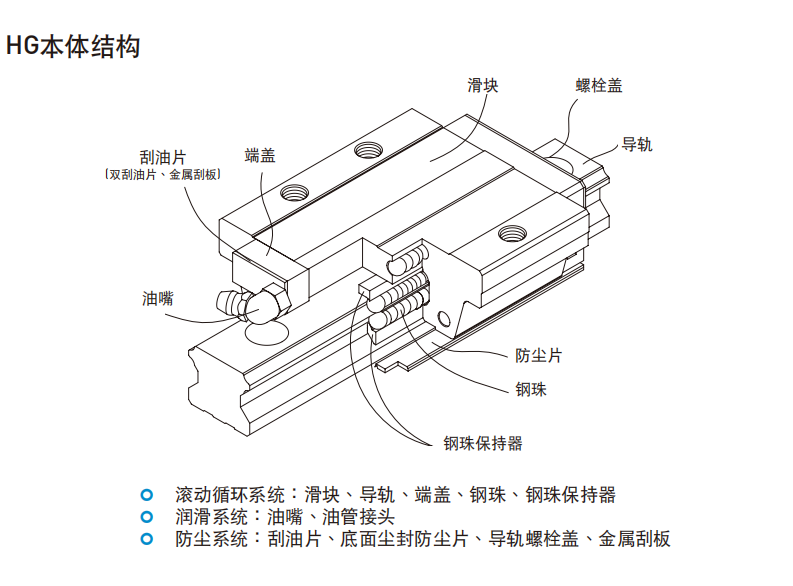

HIWIN上银直线导轨各种型号的结构图HG

接下来,我们再看看相对于HG来说的低组装型直线导轨,EG系列。通过与HG型滑块的图片对比,我们很容易发现,EG采用的钢珠,只有一组,所以它的高度,可以做得尽量低,很适合自动化等等的小型设备使用,所以,也成为低组装直线导轨。

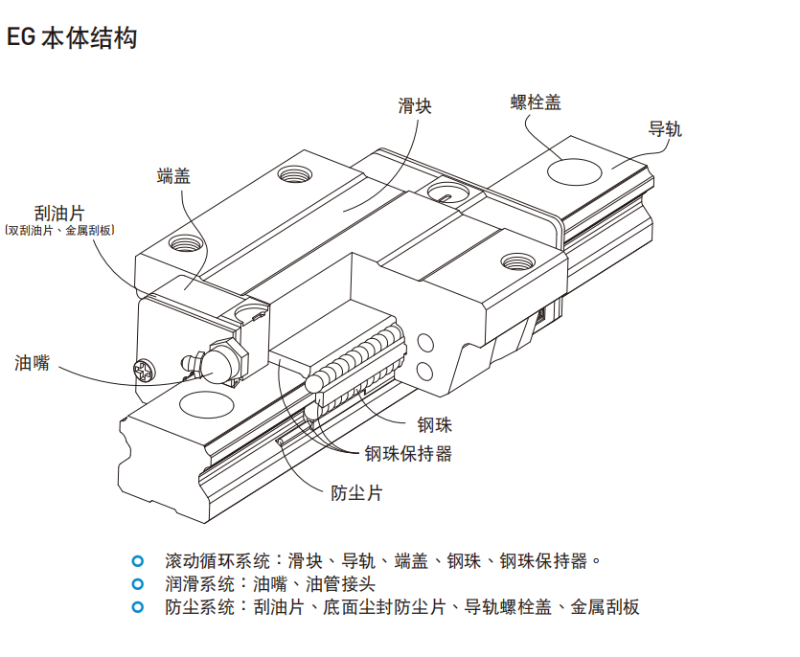

HIWIN上银直线导轨各种型号的结构图EG

最后,我们再来看看上银微型的MG系列直线导轨图片。这个型号的导轨滑块结构,可以分为MGN型,MGW型,以及MGN-O,还有MGW-O型。大家有兴趣,就可以仔细观察下这几个型号的图片,看看他们有什么区别,对我们认识上银直线导轨,有很大的帮助哦。

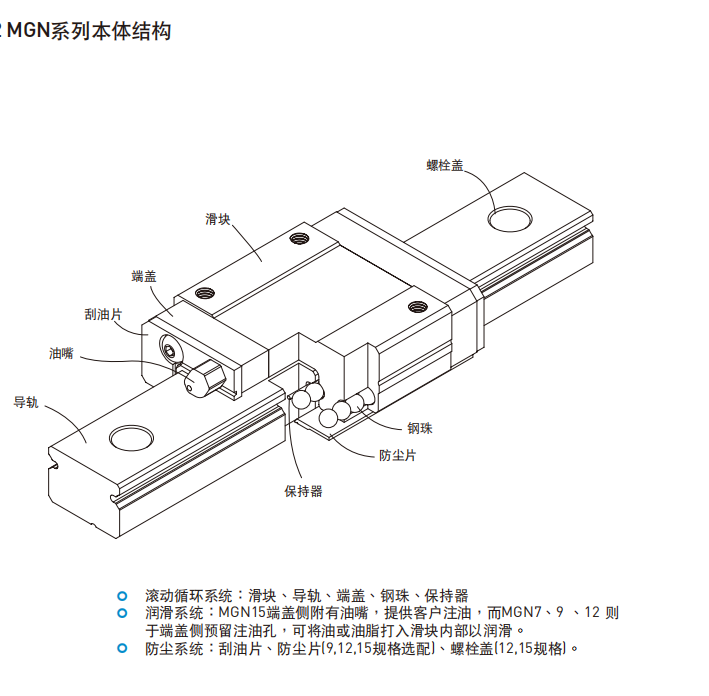

HIWIN上银直线导轨各种型号的结构图MGN

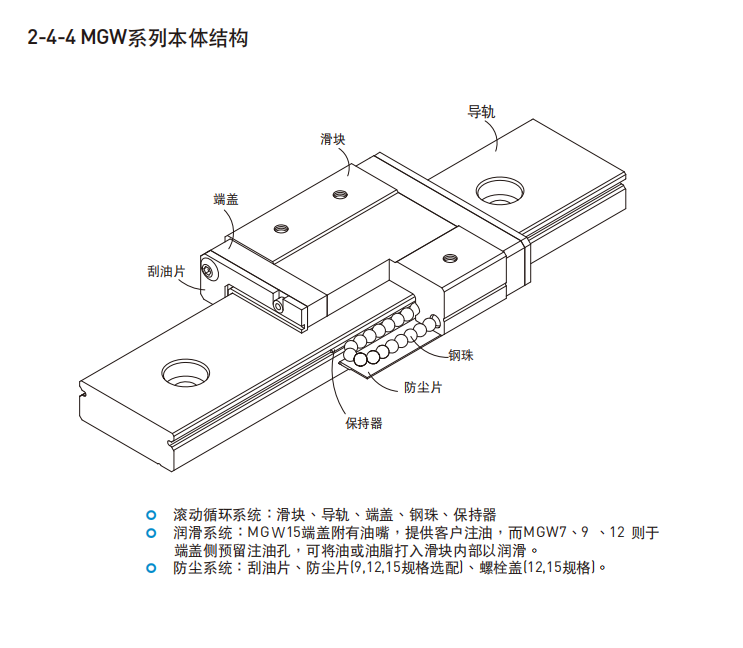

HIWIN上银直线导轨各种型号的结构图MGW

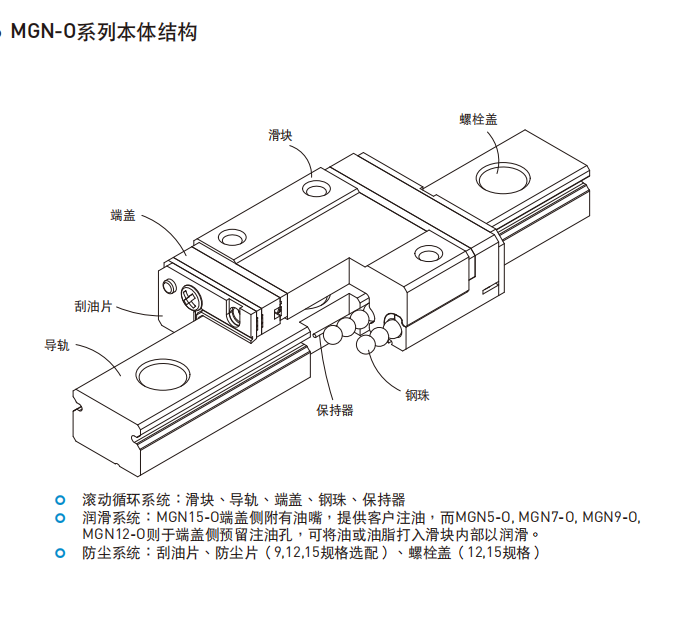

HIWIN上银直线导轨各种型号的结构图MGN-O

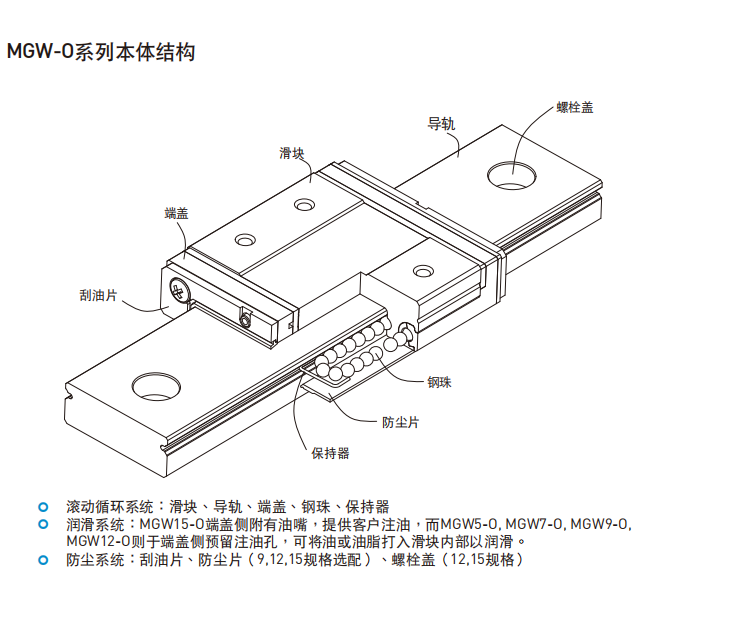

HIWIN上银直线导轨各种型号的结构图MGW-O

        此外,上银直线导轨还有WE宽幅型滚珠直线导轨、QH静音式重负荷直线导轨、RG系列滚柱直线导轨等等其他结构的导轨滑块,它们的结构图,也是很值得我们研究的。

如果朋友们想了解更多的上银直线导轨结构,想看更多的直线导轨结构图片,欢迎联系我们雅威达哦。雅威达12年专注上银直线导轨的直线传动以及控制系统,因为专业所以专注。我们定会给您专业的服务。
