做自动化设备调试的从业者大多有过类似经历：新组装好的小型设备空载试跑全程顺滑，一装上负载运行几百次就开始出现滑块异响、定位精度飘移、伺服电机莫名过载报警等问题，反复排查参数和电气件都找不到根源，最后拆开导轨模组才发现，是安装环节没把控好公差，出现了微型导轨安装常见错误 平行度/垂直度偏差的问题。这类问题在微型导轨的应用场景里出现频率很高，不少非资深安装人员很容易忽略，最后给项目推进带来不少不必要的损失。
1. 先理清微型导轨安装常见错误 平行度/垂直度偏差的基本定义
要理解这类问题的影响，首先要明确两个偏差的具体指向。微型导轨安装常见错误 平行度偏差，大多出现在双轴或多轴平行排布的传动场景里，指的是两根导轨的基准侧走行面之间的平行度数值，超出了产品手册标注的允许公差范围，出现一边间距宽一边间距窄的错位情况。而微型导轨安装常见错误 垂直度偏差，指的是导轨的基准安装面，和滑块装配面的对应维度的垂直公差超出允许范围，常见于竖直安装的导轨模组、需要配套直角载板的三轴运动平台场景中。
很多安装人员会误以为机加工出来的基座安装面自带精度，不需要额外校验，这也是微型导轨安装常见错误 平行度/垂直度偏差出现的核心诱因之一，实际上基座加工后残留的内应力、长期存放产生的微小形变，都可能让原本达标的安装面公差偏移，最后直接传导到导轨安装环节，触发微型导轨安装常见错误 平行度/垂直度偏差问题。
2. 微型导轨安装常见错误 平行度/垂直度偏差带来的实际影响
很多人对这类安装偏差的危害认知仅停留在“运行不顺畅”层面，实际上微型导轨安装常见错误 平行度/垂直度偏差带来的连锁影响，会贯穿设备的整个生命周期。
第一类直接影响是运行阻力异常波动，当平行度偏差超过允许阈值时，两个导轨的滑块会被强行掰动着走行，钢珠在滚道里被额外施加侧向挤压力，运行到偏差最大的位置就会出现明显卡顿，同样参数的伺服电机负载波动幅度会比正常情况高出30%以上，电机长时间高负载运行就会出现过热报警。我们之前接触过某消费电子制造企业的自动螺丝机组装项目，安装环节没重视微型导轨安装常见错误 平行度/垂直度偏差校验，20多台设备试跑的时候有将近一半出现走停卡顿，产线调试周期直接延后了一周。
第二类影响是精度快速衰减，微型导轨大多服务于对定位精度要求较高的场景，比如自动点胶机、血液采样检测设备，一旦出现微型导轨安装常见错误 平行度/垂直度偏差，滑块走行时的侧向偏移会直接叠加到重复定位精度里，原本要求±0.01mm的定位精度，运行数千次后就可能飘移到±0.05mm以上，很难满足产线的工艺要求。
第三类影响是导轨使用寿命大幅缩短，微型导轨的滚道和钢珠都是按照均匀受力的标准设计的，出现微型导轨安装常见错误 平行度/垂直度偏差后，钢珠长期在非正常挤压状态下运行，会短时间内在滚道表面磨出凹痕，异响和间隙会快速出现，原本预期可以稳定运行数年的导轨，可能几个月就需要拆换，额外增加设备的维护成本。
3. 规避微型导轨安装常见错误 平行度/垂直度偏差的实操要点
想要避开微型导轨安装常见错误 平行度/垂直度偏差，不需要太复杂的工具，只要规范安装流程就能把绝大多数问题拦在试产之前。
首先安装前要先清理基座安装面的毛刺、油污，确认安装基准的刻线清晰，不要直接拿着导轨就往基座上靠。第二步是预紧固定螺丝的时候不要一次性锁死，先把所有螺丝带到刚好能让导轨滑动的程度，再用千分表靠在其中一根导轨的基准侧，沿着走行方向全程打表校准，把导轨的直线度调整到允许范围内之后，再依次校准第二根导轨和第一根导轨的平行度。第三步是锁螺丝的时候要从导轨中间位置往两端逐步拧紧，不要从一头拧到另一头，避免导轨被螺丝拉扯出现偏移，最后涉及竖直方向装配的模组，还要用直角尺配合千分表校验滑块安装面和导轨基准面的垂直度，确认公差达标之后再固定载板。
很多从业时间不长的安装人员往往会跳过中间的打表校验步骤，最后踩中微型导轨安装常见错误 平行度/垂直度偏差的坑，反而浪费更多调试时间。这里也可以分享我们服务过程里的实际经验，选品质稳定性足够的微型导轨产品，也能提升安装环节的容错率，降低微型导轨安装常见错误 平行度/垂直度偏差带来的负面影响。
4. 适配各类场景的微型导轨配套思路

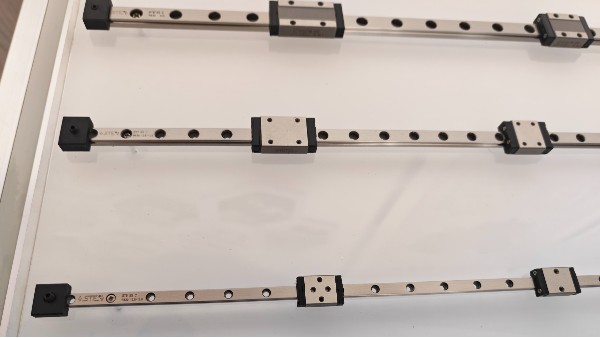

深圳市导得精微导传动科技有限公司2021年成立于深圳宝安区，是一家集研发、生产、销售为一体的国家高新技术企业，长期专注于微型直线导轨领域，获得30+实用新型专利，6项发明专利，微型直线导轨从原材料到成品全流程检验，是业内为数不多配备真空热处理设备的生产企业，实现热处理、回火、检测、加工全流程自主掌控，最大限度保证了直线导轨滑块的稳定性与用户的交期。目前厂内关键生产设备配置充足，其中线切割160台，加工中心与钻攻中心80台，龙门导轨磨24台，滑块沟道磨28台，主营研发生产2mm导轨、3mm导轨、5mm滑轨、7mm导轨、9mm导轨、12mm导轨、15mm等规格尺寸的精密微型导轨、自润滑微型导轨、不锈钢微型导轨滑块，此前已经给TCL华星光电的半导体产线、家用电气头部企业的自动化组装线、新能源领域的动力设备厂商提供过配套产品。
很多客户采购我们的微型导轨之后，我们的技术团队会同步提供安装指导服务，主动帮客户提前排查微型导轨安装常见错误 平行度/垂直度偏差相关的隐患，比如此前合作的医疗检测设备厂商新产业生物，新产线装配发光检测仪的时候，我们的技术人员全程跟进导轨安装环节，帮安装团队把整个平行度、垂直度的校验流程梳理清楚，整个产线的导轨模组调试效率大幅提升，后续运行也没有出现异常磨损的情况。
目前我们的导得精微型导轨库存充足，标准型号72小时就可以极速发货，价格对比进口品牌低50%-80%，对比台系品牌低10%-30%，在同等品质前提下帮助用户降低采购成本，同时承接各类复杂非标定制，定制型号7-10天就可以完成交付，所有规格的微型导轨都支持免费出样，客户拿到样件之后就可以提前在自己的基座上试装，提前验证公差适配性，从源头降低触发微型导轨安装常见错误 平行度/垂直度偏差问题的概率。
