线性滑轨精度等级说明-雅威达传动
返回列表 来源: 雅威达传动 发布日期: 2021.06.17

作为精密机械设备直线传动的元件,线性滑轨精度等级的高低,决定了机械设备的整体精度,所以,我们在选用线性滑轨的时候,必须考虑它的精度等级,那 线性滑轨精度等级是怎么划分的?都有哪些等级呢?雅威达传动小编来跟朋友们做下普及哈,来做做线性滑轨精度等级说明。

以上银线性滑轨为例,首先,我们来了解一下,滚动线性滑轨精度基本常识:台湾HIWIN上银线性滑轨依照我国机械制造业规范《机床用滚动直线导轨副验收技术条件》实行,一共分成6个级别:1级、2级、3级、4级、5级、6级,1级最大,6级最少。

一般大家所说的线性滑轨精度等级,就是指滑块上表面对导轨下表面的走动平面度,级别分成(以滑轨100毫米长为例子)

--普通(无标明/C5μm

--高級(H3μm

--高精密级(P2μm

--超高精密级(SP1.5μm

--超超高精密级(UP1μm

线性滑轨精度等级说明

线性滑轨的精度可分成运动综合精度、高度(H)及总宽(W)的规格允许偏差。翻转直线导轨单条或多条在同一平面图应用时,用以标准各滑块组成高度与总宽互误差。

综合性健身运动精度:将滑轨用地脚螺栓固定不动在基准点上,使滑块在总长上运动,滑块与滑轨基准点间的偏差即是综合性运动精度。

高度组成偏差:同一平面图应用的各滑块组成高度规格(H)的最高值与极小值之差;

直线导轨的精度数据信息是以好多个指标值的标值来区别的,一般有:

--高度H的规格允许偏差;

--高度H的成双互相差;

--总宽W的规格允许偏差;

--总宽W的成双互相差;

--滑块上表面对导轨下表面的走动平面度;

--滑块侧表面对导轨侧表面的走动平面度。

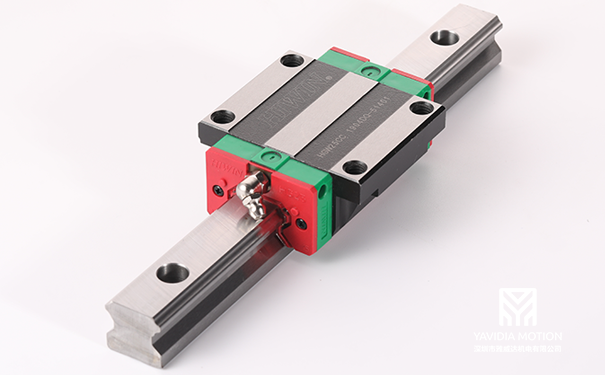

上银导轨精度等级HGW25CC导轨图片


深圳雅威达传动,是HIWIN上银、 PMI 银泰、 CPC、思特亿等各品牌传动配件厂家直接授权商, 12 年专注线性导轨、滚珠丝杆、直线模组、微型轴承等传动与控制系统,有着15年的直线传动选型与应用经验的工程师, 为您 提供技术支持!雅威达传动服务于各种机械自动化设备、数控加工设备、 机床、磨床、 医用器械、自动点胶机、自动锁螺丝机、绕线机、贴标机、激光切割机,玻璃雕刻机等设备的线性滑轨传动系统 ,当然也包括微型直线导轨传动结构 。详情可致电: 13751136246 或访问网址: www.szywdzn.com 进行咨询,雅威达将会为您解决更多直线导轨、滚珠丝杆、直线模组、微型轴承等选型及应用的技术难题。

          责任编辑:雅威达传动
         本文链接:http://www.szywdzn.com/articles/xxhgjd.html
         尊重原创,转载或引用,请清晰标明出处,版权归雅威达直线传动所有!
