雅威达告诉您直线导轨精度等级标准是什么?
返回列表 来源: 雅威达上银导轨 发布日期: 2020.09.12

我们在设计或者采购直线导轨的时候,都会绕不开它的精度等级这个技术指标。直线导轨的精度等级不同,价格当然也是不一样的。但是,我们是不是真的理解直线导轨精度等级的标准呢?我们又怎么判断我购买的直线导轨,符合精度要求呢?

首先,我们要明白,这个精度等级,并不是单纯的一个尺寸的精度,而是多个维度综合起来的技术要求等级。就拿上银HG这个型号的直线导轨来说,它的精度分为普通C级、高级H、精密P、超精密SP、超高精密UP共五级,这些级别,并不是说某一个尺寸,它的公差范围保持在哪一个区域,就属于哪一个级别的精度。而是要综合检测以下的误差:

1,  组合高度的容许尺寸误差

2,  组合体导轨与滑块基准面之间距离(宽度N)的容许尺寸误差

3,  成对高度H的相互误差

4,  成对宽度N的相互误差

5,  滑块C面对导轨A面的行走平行度

6,  滑块D面对导轨B面的行走平行度

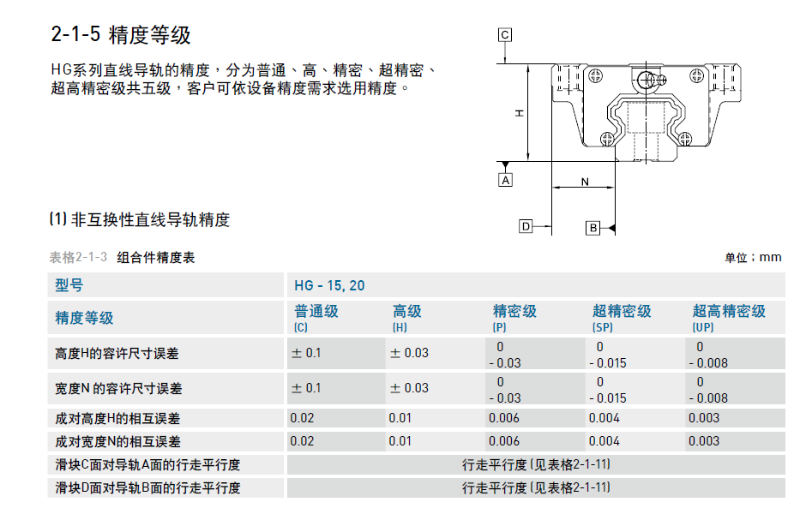

上边说得可能有点懵,大家可以参考下图,认真核对,就会发现是这个一回事了。

雅威达告诉您直线导轨精度等级标准是什么?

其次,精度等级要区分互换性直线导轨以及非互换型直线导轨。这个大家应该很容易理解,毕竟互换与非互换,说白了,就是精度要求的不同。

另外,精度要求,也跟型号规格的不同,而有不用的要求。所以,我们说某一个型号的某一个规格的直线导轨精度等级,就需要查询这个型号这个规格的精度等级表。比如上银HG15的精度,就查询HG15,20的精度等级表,而不能拿HG45,55的精度等级表来对比。

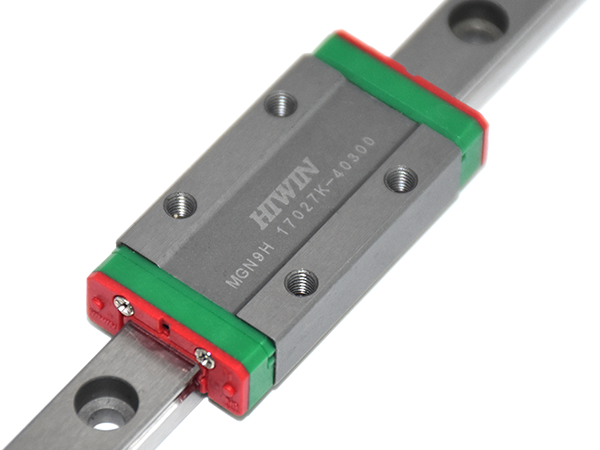

上银直线导轨图片MG系列4

检验直线导轨的精度等级,都必须要查询相应型号规格的精度等级表。如果您需要更多的技术资料,直线导轨型号精度等级样本,欢迎联系雅威达-12年专注上银直线导轨直线传动系统提供商。
