直线导轨对接技术要求-雅威达机电
返回列表 来源: 雅威达直线导轨 发布日期: 2021.09.21

我们知道,直线导轨的长度是有一定的范围的,但有时候,我们应用的直线距离,超出了这个长度,所以,就需要用到直线导轨对接。当然,作为精密的传动元件,直线导轨对接技术要求也是蛮高的。雅威达小编就来跟朋友们说说,导轨对接的技术要求有哪些。

有一些顾客需要的直线导轨有较长的行程,比如上银HGH15,它的出厂长度是4米,如果需要用到超过4米的,就需要把两根导轨对接起来使用。直线导轨对接口的生产加工,全是历经线割后再校直,所以对接口是很平整的,对于较长的对接直线导轨的安装详细介绍以下:

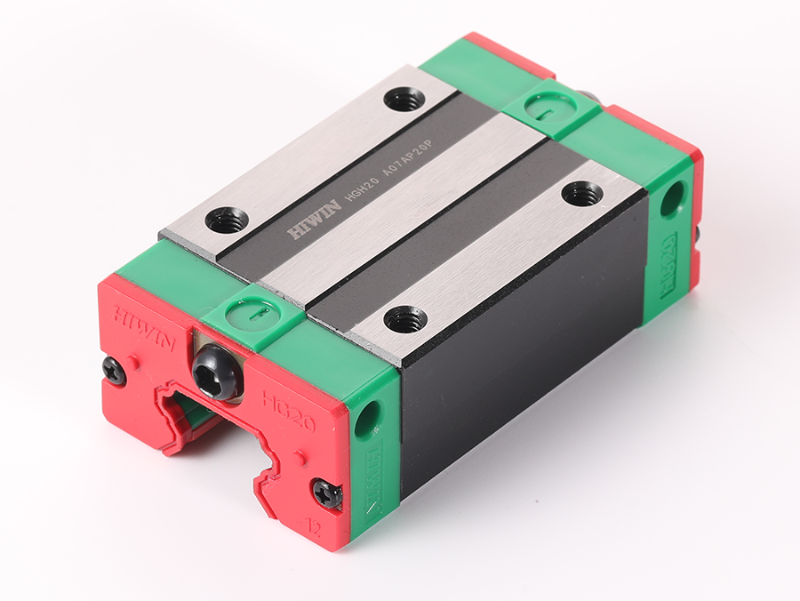

上银直线导轨HGH20-2

1、确保机械床台安装基准面和侧边基准面(无侧边标准还可以)的平整度、平行度。底座对接后的高度差越低越好。这个是直线导轨对接技术要求。

2、将导轨固定在床台处时按序扭紧安装螺丝(先别彻底卡紧),保证接口处间隙较小(视规格型号尺寸在0.05~0.5中间比较适合),左右和两侧向无移位。再彻底卡紧安装螺丝。

3、以安装好的第一支导轨为标准,校表安装第二支轨,保证二根导轨的平面度。这里需要注意的是,不要碰坏导轨对接端面的内孔,当然,这个端面是严禁倒圆角的,因为如果有圆角的话 ,对接面会有凹陷,会造成滚珠的不顺畅,影响导轨滑块的寿命。

关于直线导轨对接技术要求,朋友们如果还有别的补充或者指正,欢迎联系雅威达机电小编哦。
