直线导轨精度等级你了解吗
返回列表 来源: 雅威达直线导轨 发布日期: 2021.11.23

在一些精密的机械设备上,比如CNC加工中心,数控磨床,3D打印机等,直线导轨副的选用,也会有精度的要求。而直线导轨精度等级呢,分为普通C 级、高级H级、精密级P、超精密SP及超高精密级UP五种,那直线导轨精度等级的具体检测指标是什么呢?跟着雅威达传动卖直线导轨的小姐姐看看。

其实,直线导轨精度等级,主要检测指标呢,一般有三个,一是直线导轨C面对导轨A面的行走平行度的测量,放入测定滑块,并将磁性座吸附在滑块上,再将千分表跨3倍滑轨宽度的距离测量。

二是滑块D面对滑块B面的行走平行度的测量,跟CA行走平行度测量方法一样,但将千分表探头与靠近滑块之滑轨侧基准面接触移动测定滑块,并记录整支滑轨量表测定值。

三是直线滑轨组合高度的测量,将磁性座呢,吸附在移动座上,移动量表使探头与标准高度滑轨接触,将千分表归零,再移除两表,重复刚才的动作,确认千分表依然为零,在雅威达啊,我们不会简单地去检测单个部件的精度,真正的精度一定是客户需求的导轨滑块组合的综合检测结果,以上是直线导轨精度等级的检测方式。如下图所示。

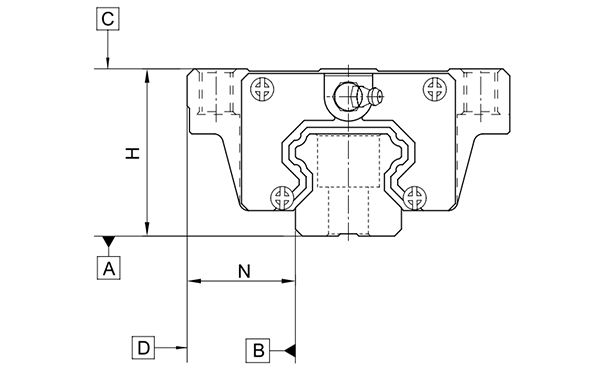

直线导轨精度等级

直线导轨精度等级检测指标

当然,互换型导轨滑块与非互换型的标准是不一样的。而不同规格的标准,也是不一样的。具体的导轨精度等级数值,欢迎您联系雅威达小姐姐索取。

深圳雅威达传动 HIWIN 上银、 PMI 银泰、 CPC 、思特亿等各品牌传动配件厂家直接授权商,12  年专注线性导轨传动与控制, 15 年的直线导轨选型与应用经验的工程师,给您提供技术支持,服务于各种自动化设备、数控加工设备、医用器械等线性滑轨传动系统 , 当然也包括微型直线导轨 。 详情可致电: 13751136246 , 或访问网址:www.szywdzn.com 进行咨询,雅威达将会为您解决更多直线导轨选型及应用难题。
