直线导轨尺寸参数-雅威达传动
返回列表 来源: 雅威达传动 发布日期: 2021.02.06

不同品牌的直线导轨尺寸参数,也会有所不同,但主要的安装尺寸,都是标准的,也是可以作为参考的。当然,直线导轨尺寸参数更多的是要确定安装尺寸,组合高度,只要安装尺寸和组合高度一致,就可以实现不同品牌间的直线导轨互换了。 雅威达传动建议,直线导轨尺寸参数向您的直线导轨代理商索取。

当然,不同型号的直线导轨,它们的尺寸参数也是不相同的,雅威达传动小编以上银导轨HG高组装重负荷型的规格尺寸为例,来说说它们的具体尺寸参数。

如下图,上银HG系列导轨,分为HGH-CAHGW-HAHGL-CAHGL-HAHGW-CAHGW-HA等,具体尺寸参数,大家参考图片。

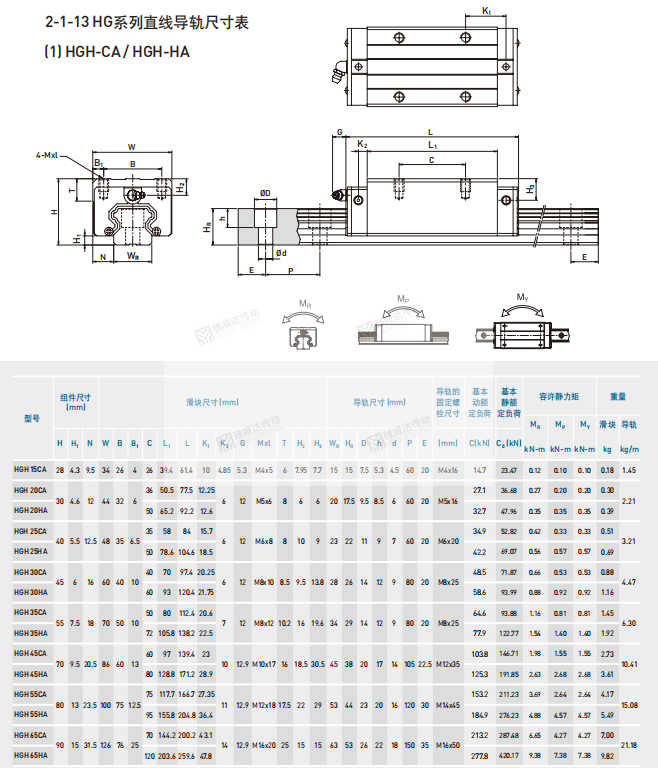

上银HG系列直线导轨尺寸参数

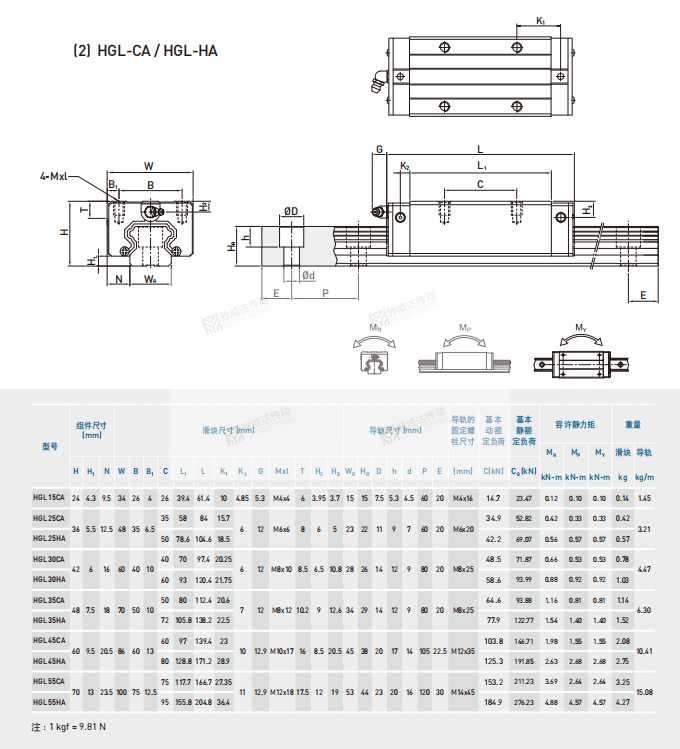

上银HG系列直线导轨尺寸参数

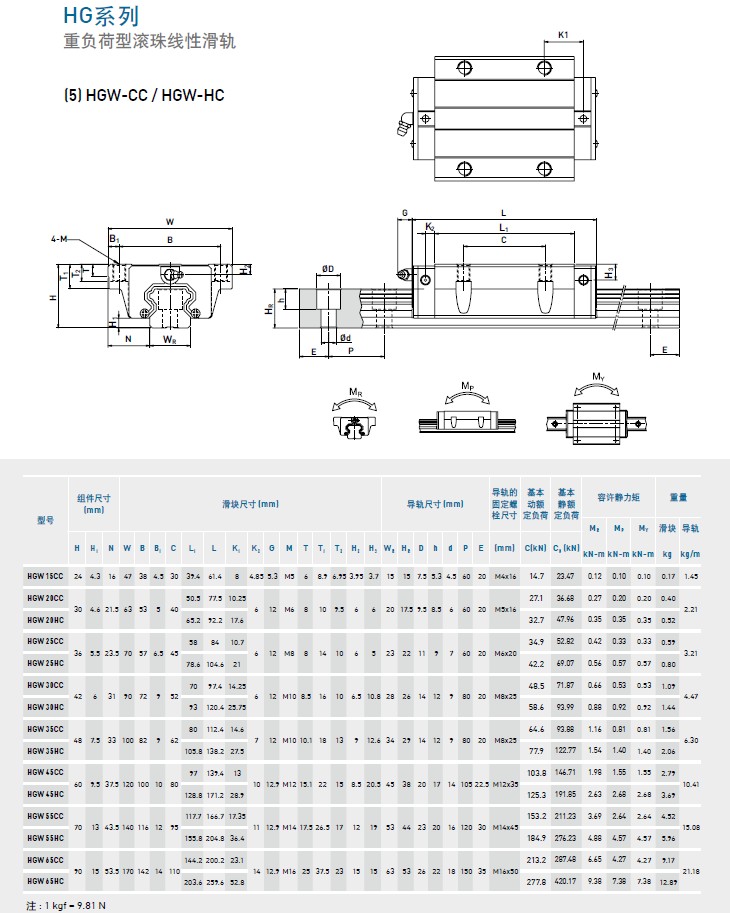

HGW30HC尺寸

 以上是上银直线导轨HG的尺寸参数,如果您想获取更多其他型号规格的直线导轨尺寸参数,包括银泰导轨尺寸参数,欢迎联系雅威达传动。

 深圳雅威达传动 HIWIN 上银、 PMI银泰、 CPC 、思特亿等各品牌传动配件厂家直接授权商, 12 年专注线性导轨、滚珠丝杆、直线 模组等传动与控制系统,有着15 年的直线传动选型与应用经验的工程师,给用户提供技术支持,服务于各种自动化设备、数控加工设备、医用器械线性滑轨传动系统 ,当然也包括微型直线导轨 。详情可致电: 13751136246 或访问网址: www.szywdzn.com 进行咨询,雅威达将会为您解决更多直线导轨,丝杆,模组选型及应用难题。

                                                                                                                                                                                                        责任编辑:雅威达传动
                                                                                                                                             本文链接:http://www.szywdzn.com/articles/zxdgcc.html
                                                                                                                             尊重原创,转载或引用,请清晰标明出处,版权归雅威达直线传动所有!
