直线导轨的定位机构怎么做
返回列表 来源: 雅威达机电 发布日期: 2021.09.06

直线导轨定位机构,可能有很多同学都有去做过,因为直接导轨在我们很多的一个结构当中啊,或者来说在我们很多的一个非标设备里面都能看得到的,那么像这样一个直线导轨定位机构怎么做,有的同学的话呢,可能就是在我们的一个设备大板当中,或者是我们那个固定面板当中,我们直接去洗一道槽去实施一个定位,有的同学的话呢,就像我们设备一样,再去做一定的一个高度方向的一个定位块,来实施专门的一个直线导轨的定位机构.

那么在做这样一个定位块的同时,这个地方的一个槽该怎么去做,定位方式该怎么去做,包括我们这个面板,我们这个安装块,他的一个平行度又该如何去保证,那么我们首先的话呢,也具体来看一下,像我们在做这样一个结构的同时呢,首先第1,他去做一个直线移动模组。导轨是我们额外去加的,因为本身来说我们这个标配的模组里面呢,它是有这样一个直线导轨的,那么基于在两端,为什么要去加这样一个直线导轨?朋友们可以思考一下。

那么我们首先来看一下像在这个位置当中,既然我们加了这么一个直线导轨,那么肯定是呢,直线导轨定位机构,它的平行度我们肯定得要去掌握对吧,好,那么如果说你一旦底板出现一定这个啊波折啊,对吧,你的平行度没有那么高的话呢,可能相对来说会出现一定的一个逼杆现象,或者说会直接损坏到我们这个滑块,所以来说啊,平行度在直线导轨里面要求到的是非常高的好。

那么我们再回到设备当中来,在这一点当中我们该如何去保证直线导轨的平行度?1点我们考虑到的是有一个固定的一个安装快,这个安装用来去控制到我们这个导轨啊,他具体的一个高度方向把这个高度给他做高一点好,这个时候的话呢,我们这个高度又该如何去考虑呢?这边又该如何去考虑,首先第1点啊,我们这个高度本身来说,我们先看到是上方这一个面,这个面的话呢,一个底面方式采用到的,也是可能有很多方面都有做到过单边定位的一个方式。那么我们单边定位的一个方式与我们双边定位的一个方式做出来的方式好不好用呢?怎么去用呢?首先第1点啊,给我们来讲一下我们单边定位的一个方式方法是怎样的,第1点,我们在这两个面的基础上,我拿直线导轨会往上面一靠拢,我是能够保证我这个平行度的,当然也得要去考虑到你,去铣这样一道槽的同时最上方的一个平整度,我们还是得要去把握得住的,对单边铣槽这个方式方法啊是非常简单的问题,就是出在有一些同学去铣的是一个双边槽。

上银直线导轨的定位机构

当然啊,也不是说双边槽不能用,双边槽的话呢,其实我们也可以直接去考虑到的,相比于我们的是下方用到的就是双边铣槽的一个方式,那么我们就来问一下朋友们,如果我们在上方这个槽,对,我保证上方这个槽我们知道,唉,是一个单边槽,双边槽我是用来保证平行度,保证直线导轨的一个平行度对吧?而我这下方的一个面的话呢,我保证到的是我这个安装块,我这个高度方向,那个安装块的一个平行度,那么我的下方有没有必要再去做这样一个定位的对吧?有没有必要再去做这样一个定位装置去考虑呢计划有一些信心的同时,或者在说有设计过这一个结构或者说这一种设计过设备的,做到机械工程师的一个岗位的话呢,可能都会想到过,那么肯定的话呢,我们两个的做法是相同的,如果说我的下方那个平行度没有那么高,那么我这再怎么去校表,他也会出现一定的一个完全现象,对吧,所以来说啊,我们这下方其实就是类似于,就是像我们去做这样的一个定位是一样的,这个定位又该怎么去做呢?

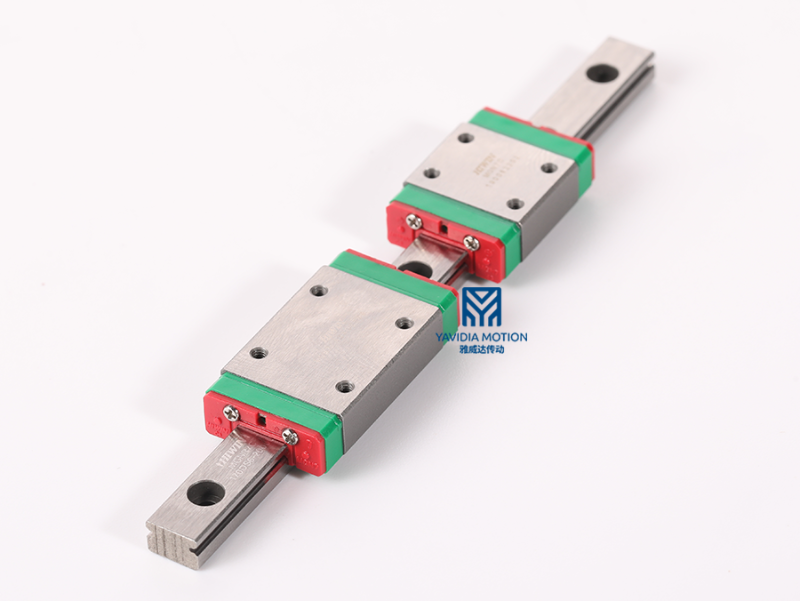

上银直线导轨MGN7定位机构

首先第1啊,我们用到的话就是单边的啊,单边定位有下方用的双边双边给定到的一个值,对吧,或者说我当中的宽度该如何去给定对吧?该如何去给定啊,首先的话呢,我们来看一下,现在这一段当中很明显的是留的这么一个小间隙,但为什么要去留这个间隙出来呢?对不对?本身来说啊,我双边铣槽这个方式是这样的,对啊,是这样去洗的,那么我直接导轨直接放到这中间就行了,但是一般来说啊,这个宽度呢是有所保证的,因为这个宽度他的要求比较高,假如我的一个导轨的宽度是34的,那么你这一个宽度呢去设计的时候你必须要大于我这个34的,因为标准件来说它的一个数值是34,肯定就是一个34的,那么如果说你像这一些加工件的话,你标一个34的,那么可能加工厂会给你们生产出来是一个33.9,对吧,会生产出来一个33.98啊,这一种情况,那么到时候的话就会产生到一个过盈配合,那么导致的话就是我们这个直接拿回去往里面压对吧,到往里面去压的同时呢,可能会更改一定那个强度方向啊。

至于其他的定位方式,朋友们如果还有别的方法,欢迎联系雅威达上银导轨的小姐姐,大家一起学习。
