直线导轨的拼接方法-雅威达传动
返回列表 来源: 雅威达传动 发布日期: 2021.01.27

我们知道,直线导轨出厂的长度是有限制,像上银直线导轨 EG15,HG15及以上的规格,出厂的标准长度是4米。但是,我们有的设备,传动距离可能超过4 米, 当使用导轨超过可制作的长度时,应该怎么办呢?办法就是采用直线导轨拼接使用。现在,雅威达传动小编,来跟大家聊聊直线导轨的拼接方法

直线导轨的拼接方法

直线导轨的拼接,通常使用以下2种方法连接应用:(需要注意的是,直线导轨拼接时要设置肩部,紧靠导轨,在这里讨论的直线导轨拼接方法,只针对直线导轨成对使用的情况。)

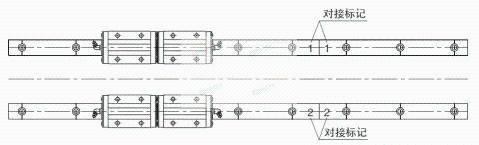

     1.直线导轨左右轨道连接位置相同,便于设计和管理。如下图所示

直线导轨的拼接方法一

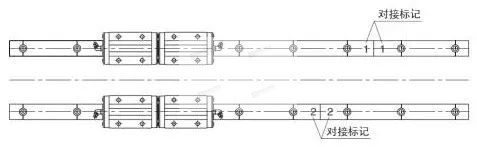

       2.直线导轨错开左右导轨连接的位置,可减弱连接部位对精度造成的影响, 雅威达传动建议,使导轨错开的长度,比滑块的长度长,如下图所示,另外在需要保证更高精度的时候,还需需考虑工作台移动时,不至于同一工作台中的滑块,同时通过导轨连接部位。

直线导轨的拼接方法二

        以上关于直线导轨的拼接方法,朋友们如果有别的补充或者见解,欢迎联系雅威达,一起探讨哦。

 深圳雅威达传动 HIWIN 上银、 PMI银泰、 CPC 、思特亿等各品牌传动配件厂家直接授权商, 12 年专注线性导轨、滚珠丝杆、直线 模组等传动与控制系统,有着15 年的直线传动选型与应用经验的工程师,给用户提供技术支持,服务于各种自动化设备、数控加工设备、医用器械线性滑轨传动系统 ,当然也包括微型直线导轨 。详情可致电: 13751136246 或访问网址: www.szywdzn.com 进行咨询,雅威达将会为您解决更多直线导轨,丝杆,模组选型及应用难题。
