直线导轨拼接的方式都有哪些?雅威达传动告诉您
返回列表 来源: 雅威达传动 发布日期: 2021.04.28

            直线导轨的轨道,在加工的时候,都是有一定的长度的。但有时候,我们在实际应用中,设备的运行距离,可能会超过导轨的zui大长度。这个时候该怎么办呢?别急,雅威达传动告诉您,还可以采用直线导轨拼接的方式来使用的 .那直线导轨的拼接方式都有哪些呢?

            一般来说,直线导轨的拼接方式,采用以下2种方法拼接使用。(注意:直线导轨拼接时要设置肩部,紧靠导轨。)

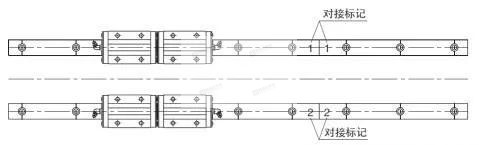

直线导轨的拼接方式1:左右导轨拼接位置相同,这样方便设计和管理。如下图所示。

111111

   直线导轨的拼接方式 2:错开左右直线导轨连接的位置,可缓和拼接部位对精度要求的影响,雅威达传动建议,让左右直线导轨错开的长度,比滑块的长度要长,如下图所示L1,另外,拼接的直线导轨,在需要保持更高的精度时,还需要考虑工作台移动时,不使同一个工作台中的滑块,同一时时通过导轨拼接的部位。

111112

     以上这些,是我们在设计直线导轨的拼接方式时,需要注意的两个点,当然,对于拼接导轨的安装注意事项,使用注意事项,比如导轨拼接端面不能磕碰,不能倒圆角等等具体事项,您还可以联系雅威达传动小编,索取技术资料,以及技术支持哦。
