直线模组的安装流程-雅威达传动
返回列表 来源: 雅威达传动 发布日期: 2021.01.20

直线模组也叫直线滑台、滑台、线性滑台、线性模组,是自动化行业对双轴直线运动设备的叫法,做机械设备的朋友都知道,直线模组可以组成多轴直角坐标系机械臂,包括十字式,龙门式等等,而直线模组的安装流程,想必有些朋友会有些疑虑,雅威达传动小编借此,跟朋友们聊聊直线模组的安装流程。

       一:安装服务平台的规定及提前准备:1、在直线模组运作中服务平台会遭受很大的撞击力 ,因而安装服务平台应具备充足的弯曲刚度和可靠性。假如摸组安装服务平台面弯曲刚度不足是会造成 直线模组在运行全过程中造成颤动和共振 ,必定对定位精度和机器设备产生欠佳的危害。2 、在标准容许的前提条件下,应尽量提升滑台模组基座和安装服务平台的触碰总面积。此外 ,保证摸组安装服务平台的橱柜台面的平面度不小于0.05mm/500mm , 而针对规定精密加工的状况下, 平面度应低于 0.02mm/500mm。如果我们安装的服务平台的表层平面度精度不足, 会减少精确定位精度降低 , 使直线滑轨强制性形变 ,进而危害使用期限。3 、请保证安装前 , 安装服务平台上的无脏东西、毛边等很有可能防碍摸组安装的物件。直线模组的安装流程首先需要明白的。

        二:双轴滑台模组的安装流程:首先,双轴机械臂的安装方法可分成锁上式安装和下锁式安装,可依据当今操作台的状况挑选适合的安装方法。假如选用锁上式安装时 ,先拆下来防污护盖,将内六角螺钉越过双轴直线模组的本身基座,锁附在安装服务平台的丝孔上。假如选用下锁式安装时 ,将螺钉越过安装服务平台,锁附在本身基座的丝孔上。安装专用工具和螺钉规格均为通用性规格型号, 请依据生产厂家所出示的工程图纸或规格型号规定开展选购安装。留意 :尽量应用长短适合的螺钉开展安装,可资询生产厂家安装摸组所应用的螺钉规格型号规格。为何一定要用严苛符合规定的螺钉呢 ?应用长短不适合的螺钉有哪些伤害,关键有二点 :1、拧紧螺钉时,请应用生产厂家规定的长短适合的螺钉, 假如选用过短的螺钉会危害拧紧的抗压强度 ,选用太长的螺钉 ,很有可能会与机械臂的拖动一部分造成干预 , 进而造成 直线模组的毁坏。 2、当模组滑台选用下锁式安装时 ,应用过短的螺钉非常容易导致丝孔滑牙 , 进而危害安装的抗压强度。应用太长的螺钉很有可能会与机械臂的拖动一部分造成干预 , 进而造成 卡住和撞击。

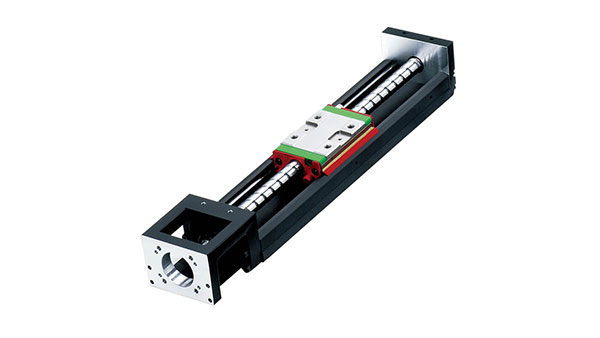

直线模组的安装流程

        三、双轴直线模组电机的安装:假如您自主配备伺服电机电机或步进电机电机得话,在安装电机前应和生产厂家明确好摸组和电机的配对 , 接到滑台模组后,请根据电机规格型号和相匹配的电机使用说明安装电机。安装电机时,请参考以下实际操作次序 :1 、假如电机是传送数据型安装时,请将电机安装法兰盘孔和滚珠丝杆轴承端盖两端对齐; 假如电机是侧折安装时 , 请尽量确保2个同步轮齐平( 两端对齐确定误差不可以超过 0.5 毫米)2 、先后固定不动电机法兰盘安装孔 , 拧紧电机负荷率轴和连轴器的拧紧螺钉 ,确定准确无误后安装密封盖。

        四、感应器安装及插电检测:直线模组的感应器又称为行程开关,将三个感应器安装到摸组本身侧面的管沟内, 置放在必须化学纤维和检测的部位上,依据必须也可只应用单独感应器;假如您必须安装电缆拖链 , 能够依照电缆拖链安装规定开展相匹配部位安装,留意不必和感应器电机的电缆线掺杂一起。在保证电机及摸组本身安装无难题后可插电开展运作检测,查询有一样响和运行的欠佳状况 ,没什么问题后下面可挑选是不是开展精度检测。

       五、直线模组的精度检测:直线模组安装后,确定过运作噪声和畅顺度等是不是一切正常后, 能够挑选是不是对滑台模组的水准走动平面度和竖直走动平面度开展精确测量,平面度的测量必须一定的机器设备輔助,要是没有必需可以不开展精度检测 , 由于生产厂家原厂前全是开展过各种各样精度检测和高低温试验的, 一般无须担忧出难题。下边是直线模组的平面度精度测试标准, 供有必须的顾客参照 :1 、水准走动平面度精度检测:将直线模组的基座匀称固定不动在精细标准服务平台上 , 将千分尺搭建于组合轴承上。调节刻度尺到直线模组的间距 , 促使组合轴承上的千分尺表针在行程安排两边的二点到平行面刻度尺的标值相同。在全行程安排内挪动表针, 千分尺读值的较高值和极小值的误差即是直线模组的水准走动平面度。规范商品的本身外型为白色阳极氧化处理 , 如需变动为鲫鱼时充注该标识。 2、竖直走动平面度精度检测 :将直线模组的基座匀称固定不动在精细标准服务平台上 , 将千分尺搭建于组合轴承上。千分尺表针触碰精确测量服务平台基准点 , 在全行程安排内挪动表针 ,千分尺近视度数的较高值和极小值的误差即是直线模组的竖直走动平面度。针对直线模组的安装方法大约为大伙儿详细介绍了一些 , 如今摸组的原厂安装基础很健全 , 实际操作简易,便捷,假如仅仅双轴直线模组, 能够让生产厂家配全伺服电机电机及感应器等零配件 , 拿回家用螺钉固定不动就可以应用 ,更加方便。自然, 如果是多轴摸组组成或是繁杂的多轴直角坐标系机械臂,依据设计方案好的计划方案,模块化设计的滑台模组安装起來也并不会太难,再依据生产厂家的具体指导也是能够自主安装应用的

 关于直线模组的安装流程,朋友们如果有不同的见解,欢迎联系雅威达传动,一起学习分享哦。
