  • 上银微型直线导轨MGN9C安装孔距是多少?
上银微型直线导轨MGN9C安装孔距是多少?
直线导轨都是靠螺丝固定在床台或者支撑架上,不同品牌的同一规格导轨,它的安装孔距都是同一个标准,比如,上银微型直线导轨MGN9C安装孔距是多少?我们手头上有选型资料的话,很快就可以查询到。如果没有呢,欢迎咨询:13751136246.
全国热线

0755-21631136

产品简介 / Introduction


直线导轨都是靠螺丝固定在床台或者支撑架上,不同品牌的同一规格导轨,它的安装孔距都是同一个标准,比如,上银微型直线导轨MGN9C安装孔距是多少?我们手头上有选型资料的话,很快就可以查询到。如果没有呢,看下图。

 上银微型直线导轨MGN9C安装孔距是多少?

上银微型直线导轨MGN9C安装孔距是多少?

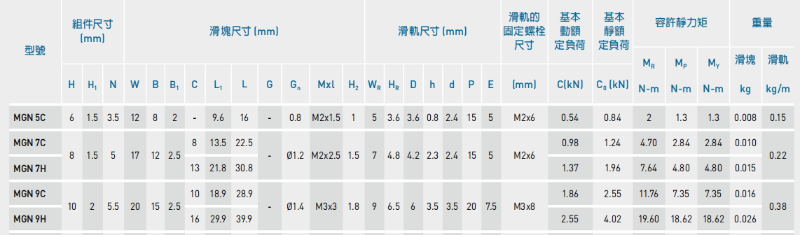

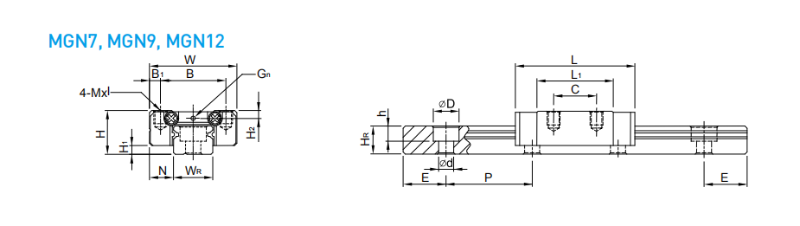

从以上表格以及图档,我们可以看到,上银微型直线导轨MGN9C安装孔距P20。我们在设计的时候,就需要按照此标准来设计我们的结构件,以免因为螺丝孔位置不对,影响安装。

如今上银导轨运用的十分普遍,如同之前滚动轴承里那句俗话说得好的:要是这一地球转动,就会采用滚动轴承。如今还可以运用来到上银导轨上边了。我们知道了孔距,另外一个就是要确定导轨的端距。那麼,上银微型导轨的端距到底怎么计算呢,大家来举一个事例:一般来说,客户沒有特别要求,大家就会依照端距均分来。即:最外缘孔的中心距到滑轨最端部的间距。这儿要留意的是上银导轨孔的中心距。不必量到别的位置。例如15的上银导轨,孔距一般是60.倘若客户要的上银导轨长短是510,那麼端距均分,那么就有二种留法。一种是15--15,此外一种是10--20.这就需要依照客户的规定来。自然上银导轨的孔距的优化算法也要依据不一样长短的规格来明确的,哪个就需要那时候和客户沟通交流的难题了。要是大家把握这一方式,大家就会算出一切上银导轨的孔距的

回到前面所说的,上银微型直线导轨MGN9C安装孔距,与端距的确定有关系。如您想了解更多有关上银导轨孔距的详情,欢迎咨询雅威达。11年专注上银微型导轨的代理商,肯定会给您提供更多资讯,更多解答。
