  • 上银导轨滑块型号规格尺寸图表之EGW
HIWIN直线上银导轨规格图纸_EGW型号规格尺寸表
我们都知道,上银低组装的EG系列直线导轨,除了EGH四方型滑块,还有法兰型的EGW。这个型号直线导轨的规格尺寸表和上银导轨规格图纸,我们雅威达带大家也来看看,都有哪些尺寸型号,都有哪些规格说明。
全国热线

0755-21631136

产品简介 / Introduction

我们都知道,上银低组装的EG系列直线导轨,除了EGH四方型滑块,还有法兰型的EGW。这个型号直线导轨的规格尺寸表和上银导轨规格图纸,我们雅威达带大家也来看看,都有哪些尺寸型号,都有哪些规格说明。

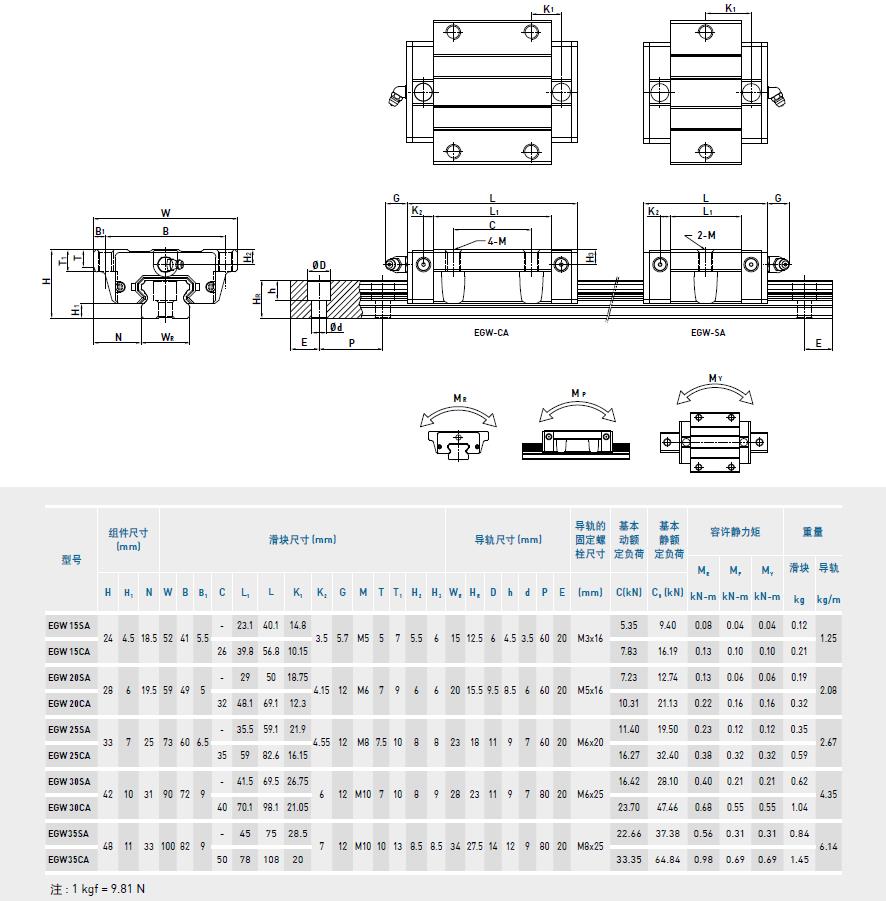

首先,我们来看下图的上银导轨型号尺寸表,EGW型导轨分为EGW-SA和EGWSA-CA两种型号,规格从15-35都有。

上银导轨EGW规格型号尺寸表

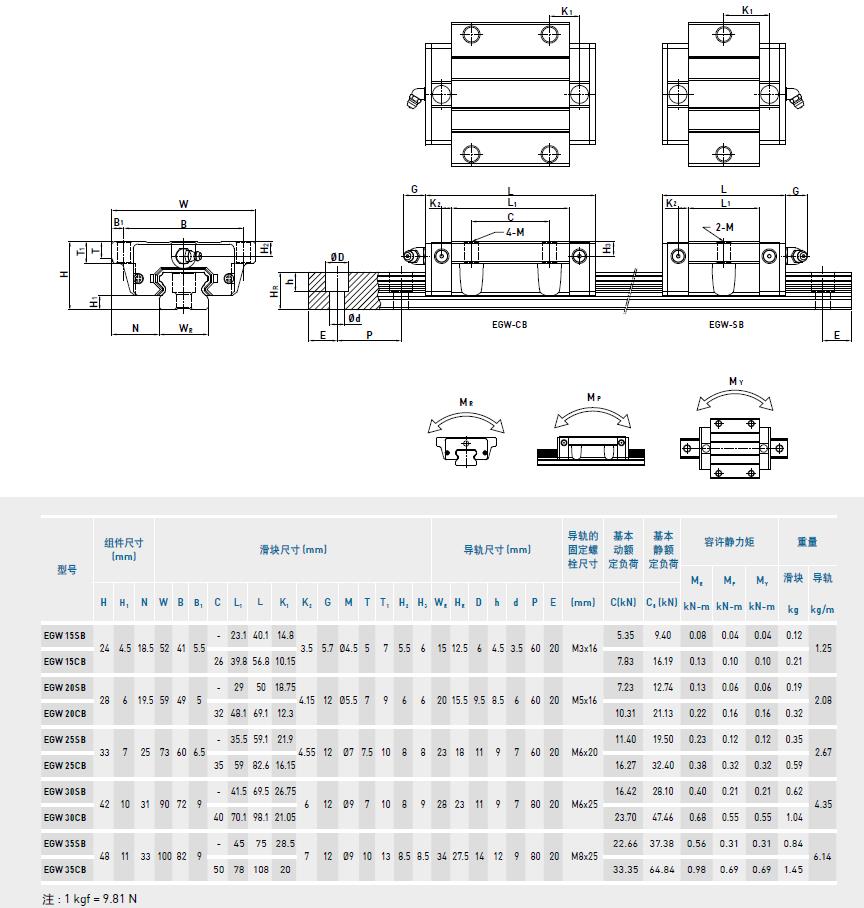

      接下来,我们再来看这个上银导轨规格图纸以及上银导轨型号尺寸表,按滑块锁紧的方式不同,EGW型导轨还可以分为EGW-SB和EGWSA-CB两种型号,同样的,它们的规格也是从15-35。   从上图的上银直线导轨规格尺寸表_上银导轨规格图纸,我们可以看出,上银导轨EGW型号,如同别的很多型号一样,也分重负载的C型以及中负载的S型,更直观点,他们的区别就是C型的直线导轨滑块,是四个螺丝孔的,而S型的中负载型直线导轨,它的滑块是两个螺丝孔的,负载比C型的要小。

上银导轨EGW规格型号尺寸表



     当然,从这个导轨规格尺寸表里,我们也发现,细分之下,上银也提供上锁式或者下锁式两个形式的导轨,方便了很多不同需求的客户。我们在备货的时候,也可以了解这些型号的不同,能更好地为我们的设计优化不同的方案。

   如果您想了解更多HIWIN直线上银导轨规格图纸_EGW型号规格尺寸表,欢迎您联系我们雅威达客服。雅威达传动,12年专注上银微型直线导轨传动与控制,15年直线导轨选型与应用经验的工程师提供技术支持,服务各种自动化设备,数控加工设备,医疗器械等直线导轨传动系统。详情可致电13751136246或访问网址:www.szywdzn.com进行咨询,我们雅威达免费提供上银微型导轨的选型资料。雅威达将会为您解决更多直线导轨选型及应用难题。喷塑流水线设备 喷塑流水线设备 https://www.chinaxks.com/products_list_21_1.html
