  • HIWIN上银低组装线性滑轨型号规格尺寸表-EGH20
HIWIN上银低组装线性滑轨型号规格尺寸表-EGH20

上银导轨中的EGH20系列,是HIWIN上银低组装线性滑轨型号的一个规格,相比较EGH15,当然是负载更加大,刚性更好的一个规格。这个型号规格的上银直线导轨滑块,也分为EGH20SA与EGH20CA两种四方型的导轨型号。至于具体的型号规格尺寸表,朋友们可以参照下图,或者您可以联系雅威达传动卖上银导轨的小女孩,索取更加详细清晰的HIWIN上银低组装线性滑轨型号规格尺寸表。

全国热线

0755-21631136

产品简介 / Introduction

上银线性滑轨特征Product features

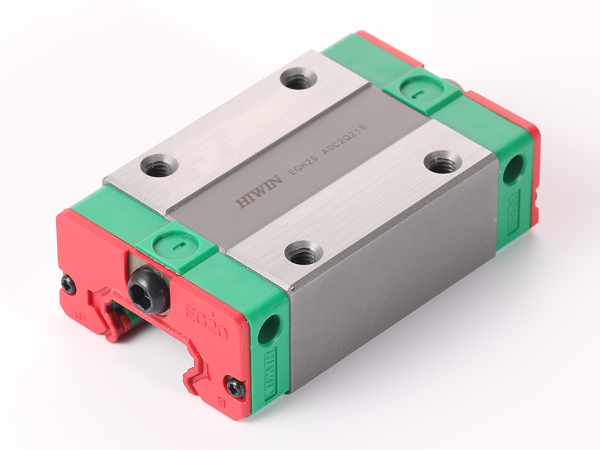

上银线性滑轨型号规格尺寸表-EGH20 EGH20 MINIATURE LINEAR GUIDEWAY

上银线性滑轨EGH20的结构设计,跟EGH15一样,使用4列钢珠的设计,承受更大的负载,使得这个型号的直线导轨具有高刚性,高负载的特点。另外还有4个方向同等负载,自动调心的特点,可以吸纳安装时候的装配误差,满足高精度的要求。而相对HGH来说,降低了导轨与滑块的组合高度,缩短了滑块的长度,适合于传动速度高的自动化产业机械,而且空间比较有限的小型机器设备

只做原装上银直线导轨,拒绝以次充好
上银微型导轨MGW9C

上银线性滑轨应用领域Product Application

01
半导体制造设备
02
印刷电路板IC组装设备:SMT贴片机
03
医疗设备:检测仪
04
机器手臂:注塑机械手,焊接机械手
05
精密量测仪器
06
办公室自动化设备

上银导轨规格product specification

上银导轨中的EGH20系列,是HIWIN上银低组装线性滑轨型号的一个规格,相比较EGH15,当然是负载更加大,刚性更好的一个规格。这个型号规格的上银直线导轨滑块,也分为 EGH20SA与EGH20CA两种四方型的导轨型号。至于具体的型号规格尺寸表,朋友们可以参照下图,或者您可以联系雅威达传动卖上银导轨的小女孩,索取更加详细清晰的 HIWIN上银低组装线性滑轨型号规格尺寸表。

HIWIN上银低组装线性滑轨型号规格尺寸表-EGH20

型号 组件尺寸
滑块尺寸(mm)
导轨尺寸(mm)

导轨的

固定螺栓

尺寸

基本

动额定

负荷

基本

精额定

负荷

容许静力矩
重量
(mm)

Mr

N-m

Mp

N-m

My

N-m

滑块

kg

导轨

kg/m

H H1 N W B B1 C L1 L K1 G M*L T Wr Hr D h d p     E
mm
C(kN)
Co(kN)
KN-m
KN-m
KN-m
kg
kg/m
EGH20CA 28 6 11
42 32 5 32 48.1 69.1 12.3 12 M5*7
7.5 20 15.5
9.58 .3 6 60 20 M5*16 10.31 21.13 0.22 0.16 0.16 0.24 2.08

以上关于HIWIN上银低组装线性滑轨型号规格尺寸表-EGH20的介绍,如果您有什么疑问,或者您想要更加详细清晰的上银导轨型号规格尺寸表,欢迎您搜索雅威达,随时联系我们雅威达,获取更加详细的型号资料哦 。
