  • HIWIN上银微型直线导轨精度等级应该怎么分
HIWIN上银微型直线导轨精度等级应该怎么分
微型直线导轨是精密传动元件,有着不同的精密等级,那HIWIN上银微型直线导轨精度等级应该怎么分呢?其实,上银微型直线导轨MGN及MGW系列小型导轨的精度﹐分为普通﹑高精密级共三级﹐客户可依设备精度需求选用适合精度,他们的精度表现在以下几个方面:欢迎咨询:13751136246.
全国热线

0755-21631136

产品简介 / Introduction

微型直线导轨是精密传动元件,有着不同的精密等级,那HIWIN上银微型直线导轨精度等级应该怎么分 呢?其实,上银微型直线导轨MGN MGW系列小型导轨的精度﹐分为普通﹑高精密级共三级﹐客户可依设备精度需求选用适合精度 ,他们的精度表现在以下几个方面:

1〕非互换性 直线导轨精度

组合高度H量测是以滑块上部基准面中心位置为准﹐组合宽度N量测是以滑块侧边基准面中心位置为准。

HIWIN上银微型直线导轨精度等级应该怎么分

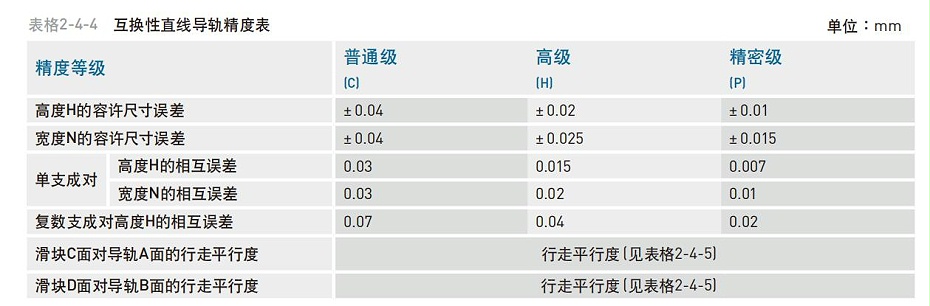

[2〕互换性直线导轨精度

互换性 直线导轨的精度

互换性直线导轨精度在滑块组装于单支导轨之成对高及宽度精度﹐同非互换性直线导轨精度﹐但若组装于不同支导轨上﹐因导轨高度误差﹐其成对高及宽度精度﹐比非互换性直线导轨精度稍微逊色﹐而行走平行度精度则同非互换性直线导轨精度

HIWIN上银微型直线导轨精度等级应该怎么分

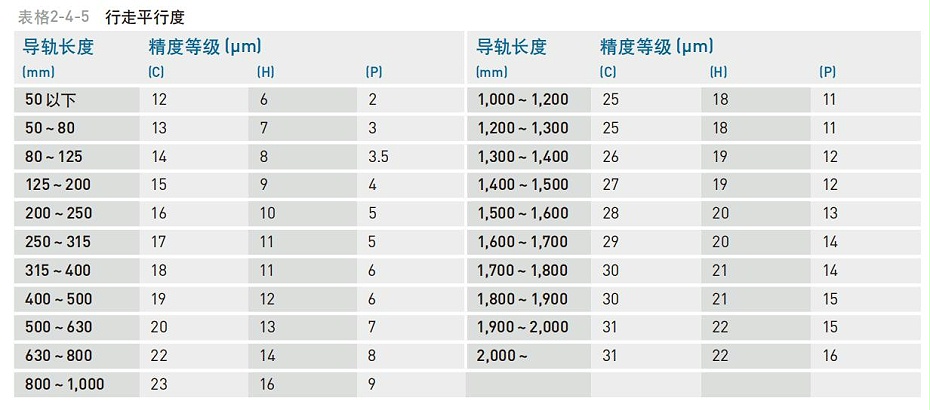

[3]行走平行度精度

导轨CAD B 之行走平行度与导轨精度·长度有关﹐其值列于下表·

HIWIN上银微型直线导轨精度等级应该怎么分

  上银导轨分为c普通级、h高级、p精密级、SP 精密级、UP超高精密级。

 其中SPUP用得不多。 的使用和储藏条件很严格,在运输中精度不会变差,经常使用到p 级。

现在,通过滑动单元和滑轨之间的最终单元设定改正,线性滑轨能够同时承受上下左右等各方向的负荷,通过专利的返回系统和紧凑的构造设定改正,线性滑轨能够更顺畅

上银微型直线导轨相对于其他导轨,其定位精度之所以高,是因为高滚动线性导轨的运动通过钢球滚动实现,导轨的副摩擦阻力小,动摩擦阻力差小,低速时不易产生蠕变。 重复定位精度高,适用于频繁启动或换流的运动部件。 可将机床的定位精度设定为超微米级。 同时根据需要,适当增加预负荷,使钢球不打滑,实现顺畅的运动,减少了运动的冲击和振动。

对于许多工业机械,普通级的精度可以满足要求,高的是h级、NC机床等设备常选p 级,其他超精密机械选 SP  (超精度)UP  ( 顶级精度 ) 为好。 以上三个级别需要严格的安装和使用条件来展示性能。

如果您想了解更多有关上银微型直线导轨的资讯,欢迎联系雅威达-11年专注上银微型直线导轨的自动化直线传动服务商。
