在直线传动产品线上,HGH型号的上银直线导轨尺寸,属于高组装直线导轨,这个型号的导轨,它的刚性好,负载重,适合小型自动化设备传动系统。那这个HGH15直线导轨尺寸规格如下表所列。
0755-21631136

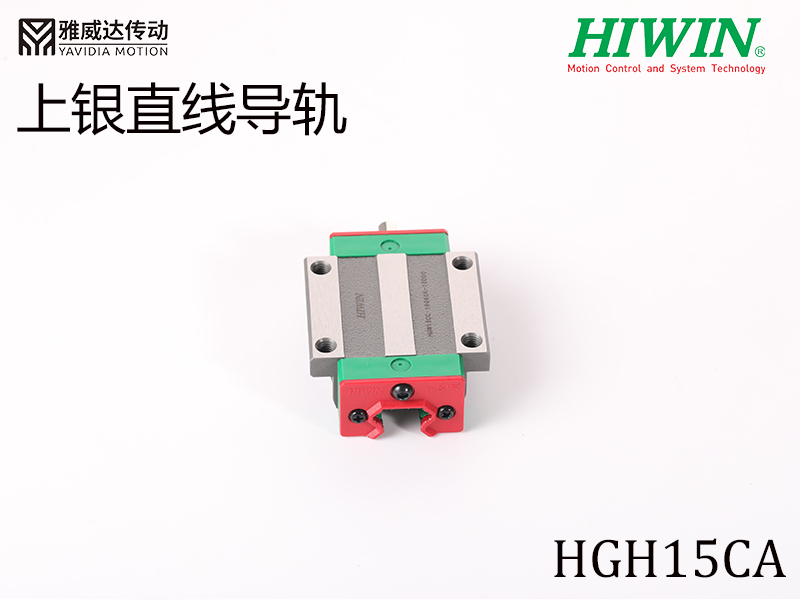

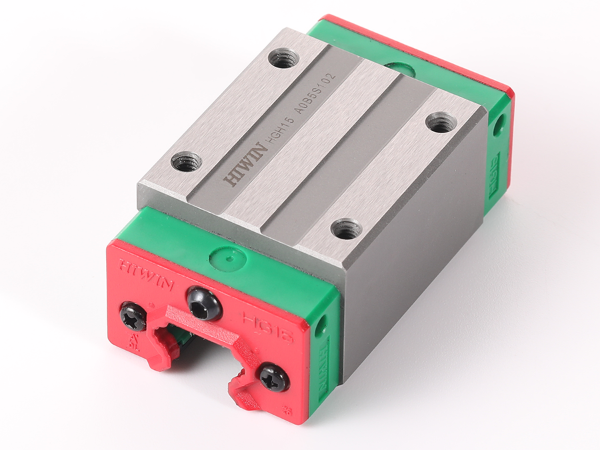

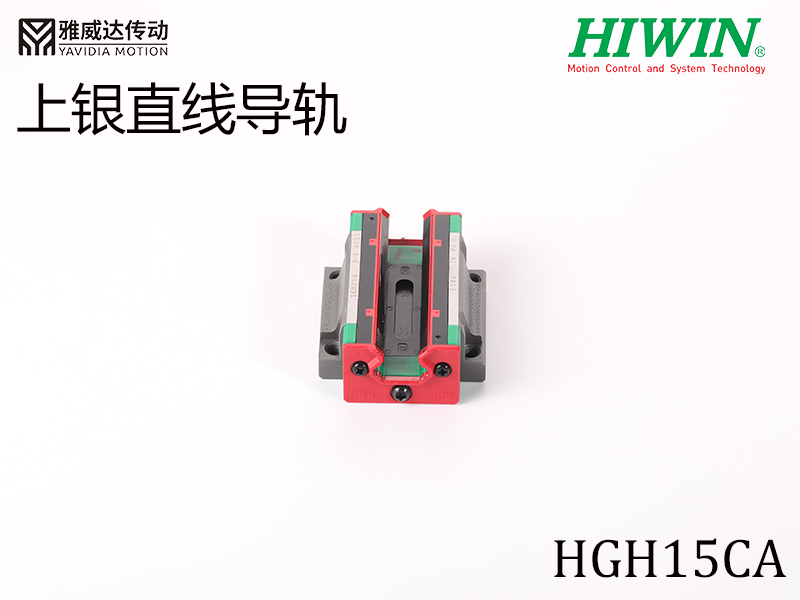

上银直线导轨HGH15的结构设计,能够大幅提升导轨力矩负荷能力,能单轴使用;而且采用哥德型四点接触设计,可以承受不同方向的负荷,具有刚性强,精度高等特性;另外有钢珠保持钢丝,取下滑块的时候钢珠也不会脱落。
只做原装上银直线导轨,拒绝以次充好在直线传动产品线上,HGH型号的上银直线导轨尺寸,属于高组装直线导轨,这个型号的导轨,它的刚性好,负载重,适合小型自动化设备传动系统。那这个HGH15直线导轨尺寸规格如下表所列。
型号 |
组件尺寸 |
滑块尺寸(mm) |
导轨尺寸(mm) |
导轨的 固定螺栓 尺寸 |
基本 动额定 负荷 |
基本 精额定 负荷 |
容许静力矩 |
重量 |
||||||||||||||||||||
(mm) |
Mr N-m |
Mp N-m |
My N-m |
滑块 kg |
导轨 kg/m |
|||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | L1 | L | K1 | G | M*L | T | Wr | Hr | D | h | d | p |
E |
mm |
C(kN) |
Co(kN) |
KN-m |
KN-m |
KN-m |
kg |
kg/m |
|
HGH15CA | 28 |
4.3 |
9.5 |
34 |
26 | 4 | 26 | 39.4 | 61.4 |
10 |
5.3 |
M4*5 |
6 |
15 |
15 |
7.5 |
5.3 | 4.5 | 60 | 20 | M4*16 | 14.7 | 23.47 | 0.12 | 0.1 | 0.1 | 0.18 | 1.45 |
台湾上银直线导轨HGH15,大家也会关心的是它的载荷。 从上图中,我们可以一目了然地知道,每个规格尺寸所能提供的载荷,从而选定合适的型号。如果您想了解更多台湾上银直线导轨HGH15规格尺寸参数,或者上银导轨别的型号的规格尺寸,欢迎联系雅威达传动卖上银导轨的小女孩,会有惊喜哦。
