雅威达上银微型导轨安装方法介绍
返回列表 来源: 雅威达上银微型导轨 发布日期: 2020.05.26

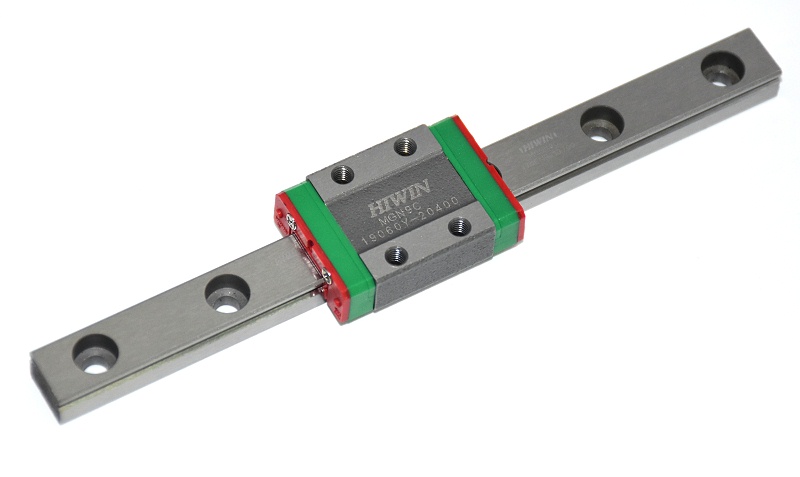

雅威达上银微型导轨是由钢珠在滑块跟导轨之间无限循环滚动, 从而使载体平台沿着直线导轨,轻易的做高精度线性运动,而这种直线导轨应该怎么安装呢?大多数人都会需要专业的相关人员专门安装,今天小编就给大家介绍怎么安装直线导轨吧。

雅威达上银微型导轨的安装方法

上银微型导轨的安装步骤,可以分为以下几点:(需要注意的是,在安装微型直线导轨之前,必须清除安装面的毛边、污物及表面伤痕。

1、首先将基准导轨放在床台上,使用侧向固定螺丝,或其他固定治具,使线轨与侧向安装面轻轻贴合。注意:安装使用前,要确认螺丝孔是否吻合,如果底座加工螺丝孔不吻合又强行锁紧螺丝,将会大大影响到组合精度以及后期使用的品质。

2、然后由中央向两侧,按顺序将滑轨的定位螺丝稍微锁紧,使轨道与垂直安装面稍微贴合。顺序是由中央位置开始向两端迫紧,可以得到较稳定的精度。垂直基准面稍微旋紧后,加强侧向基准面的锁紧力,使主轨可以确实贴合侧向基准面。

3、使用扭力扳手,参照规格说明,按照锁紧扭矩参数,将滑轨的定位螺丝全部慢慢锁紧。

4、使用相同的安装方式安装从动轨,并且安装滑块到基准轨以及从动轨上。 需要注意的是,滑块安装到直性导轨后,后续许多附属件由于安装空间有限无法安装,必须在这个阶段,将所须附件一并安装。(而附件可能为油嘴、油管接头,防尘系统等。)

5、接下来,轻轻移动平台到基准轨以及从动轨的滑块上。

6、最后先锁紧移动平台上的侧向迫紧螺丝,安装定位后再进行后续部件的安装

深圳市雅威达机电有限公司11年专注于台湾上银微型导轨的服务商。安装直线导轨,朋友们还有什么问题吗?欢迎扫码咨询哦!
