【端午干货】台湾HIWIN上银滑块油嘴尺寸-雅威达传动
返回列表 来源: 雅威达传动 发布日期: 2021.06.13

作为滚动循环的传动元件,直线导轨滑块要保持润滑,才可以保证长时间保持精度。台湾HIWIN上银滑块,在前后端都设计有注油孔,那这些滑块注油孔使用的油嘴尺寸是多大呢?雅威达传动现在就带朋友们了解下,台湾HIWIN上银滑块油嘴尺寸

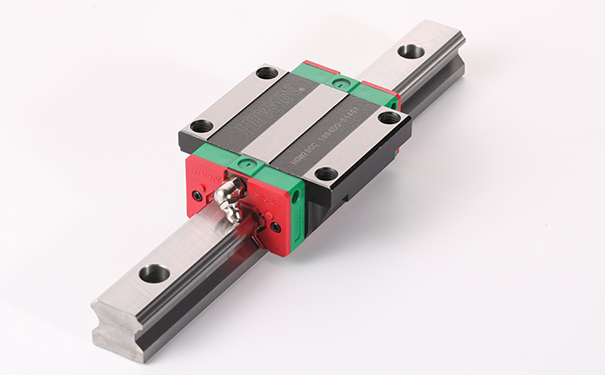

如下图,我们以上银导轨HG系列为例,来看看上银滑块油嘴尺寸。滑块油嘴接头的型号,根据不同的需求,有不同的型号。如L型油嘴,LF-64,LF76,LF-78等,还有直油嘴,比如SF-64,SF-76,SF-78等,其中,上银HG15滑块,油嘴孔是M4X0.7P的牙,而HG20,HG25,HG30,HG35这些型号的上银滑块油嘴孔尺寸是M6X0.75P螺牙,HG45及以上的滑块油嘴尺寸,就是PT1/8的螺牙了。

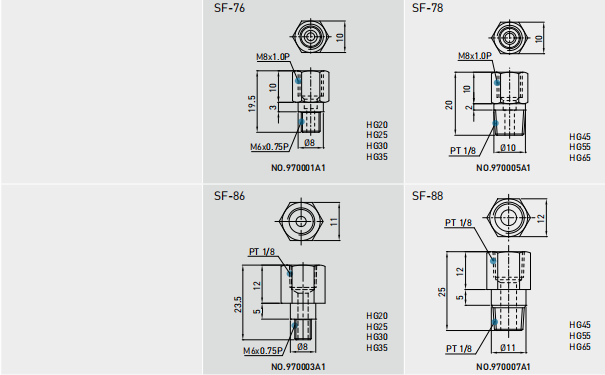

上银HG滑块油嘴接头尺寸-1

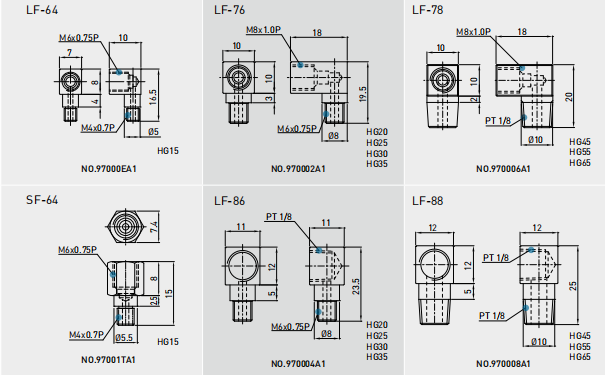

上银滑块油嘴接头尺寸-2

在这里需要特别说明的是,HG系列特意在端盖的侧边预留了侧油孔,方便在前后端不能安装油嘴的情况下,导轨滑块也能安装油嘴,这个位置的油嘴,一般是直油嘴。

如果您想了解上银导轨其他型号滑块油嘴尺寸,欢迎咨询雅威达传动。索取具体的资料,方便您快速对上银导轨型号做选型,了解注意事项。

上银滑块油嘴接头尺寸-3


深圳雅威达传动,是HIWIN上银、 PMI 银泰、 CPC、思特亿等各品牌传动配件厂家直接授权商, 12 年专注线性导轨、滚珠丝杆、直线模组、微型轴承等传动与控制系统,有着15年的直线传动选型与应用经验的工程师, 为您 提供技术支持!雅威达传动服务于各种机械自动化设备、数控加工设备、 机床、磨床、 医用器械、自动点胶机、自动锁螺丝机、绕线机、贴标机、激光切割机,玻璃雕刻机等设备的线性滑轨传动系统 ,当然也包括微型直线导轨传动结构 。详情可致电: 13751136246 或访问网址: www.szywdzn.com 进行咨询,雅威达将会为您解决更多直线导轨、滚珠丝杆、直线模组、微型轴承等选型及应用的技术难题。


              责任编辑:雅威达传动
               本文链接:http://www.szywdzn.com/articles/dwghtwyouzui.html
               尊重原创,转载或引用,请清晰标明出处,版权归雅威达直线传动所有!
