分享上银直线导轨安装方法-雅威达传动
返回列表 来源: 雅威达传动 发布日期: 2021.06.15

像精密加工设备比如磨床,雕刻机,数控车床等,在它们的制造过程中,直线导轨安装的过程,对设备的整体精度会有不小的影响。那诸如上银直线导轨安装方法,朋友们又了解多少呢?雅威达传动小编,为大家整理了一些上银直线导轨安装方法过程,希望能给大家一些帮助。

机械工程项目中,更为广泛的要求高精密和高刚度运作情况的上银直线导轨的安装方法,它们的安装方法流程以下:

1:应用油石细心清除整洁安装面的毛边、伤疤、脏物;

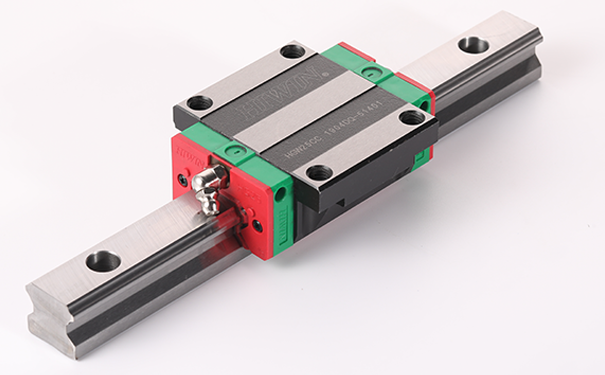

上银直线导轨安装方法

2:上银直线导轨安装方法的第二个流程,应该用规范刻度尺检验安装面的平整度,若平整度不符合规定则必须整修安装面或是对安装面开展适当地修磨;

3:开启直线导轨包裝,应用清理油将平行线导轨上的防锈剂清除整洁;

4:将直线导轨轻放到安装座之后,携带安装螺钉(不扭紧安装螺钉)后,将直线导轨与基座上主导轨侧边基准点轻度靠紧。

留意:假如所选购的是非公差配合直线导轨,则规定挑选基准导轨(一般,经销商会在基准导轨上搞好标识)安装在主导轨安装面,且有标识线的一侧与主导轨侧边基准点相匹配;公差配合导轨则能够随意选择一条安装在主导轨安装面。

5:用虎口台钳锁紧线性导轨,使线性导轨有标准标识的一面与主导轨侧边基准点靠紧;

6:应用扭矩扳手依照要求的扭矩按序锁紧安装螺钉。留意:安装螺钉锁紧次序应是从正中间向两边的次序。

7:将主导轨(标准导轨)的2个滑块固定不动在工作中台子上(留意先使滑块的侧边紧贴滑块侧边基准点后才能够锁紧安装螺钉),将副导轨(从动导轨)以及上的滑块各自临时性固定不动在安装基座上和工作中台子上。

8:将千分尺吸咐在工作中台子上靠副导轨一侧,千分尺的精确测量接线端子与副导轨上的滑块触碰,从平行线导轨的一端向另一端迟缓挪动操作台,一边调节副导轨与主导轨中间的平面度,一边按序由轻到重的拧紧安装螺钉。

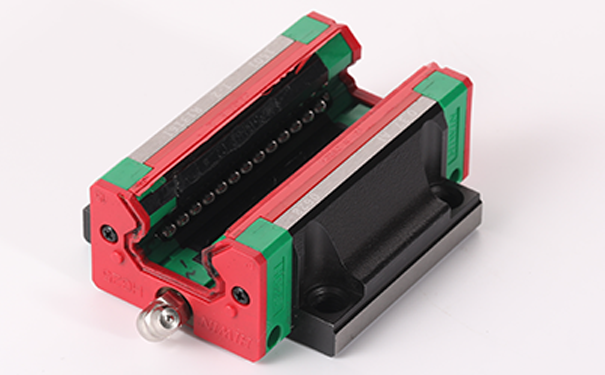

上银直线导轨安装方法图片

9:反复第 8 步多次,直至调节好副导轨与主导轨中间的平面度并按照规定的扭距锁紧平行线导轨截止。

留意:第 7 步到第 9 步为安装副导轨的流程。一般,如果是大批量生产的机器设备,加工厂也应用专用型的工作服进行这一流程,则十分节省施工时间。

10:应用第 8 步的方式锁紧副导轨上的滑块。

上银直线导轨的安装是一项十分必须工作经验和细心的工作中,一旦线性导轨安装不太好,则设备运转精密度则无从说起。一般,在机器设备有震动或是冲击性的状况下,平行线导轨侧边(双导轨侧)必须设计方案有止动螺钉。

    如果您对上银直线导轨安装方法还有别的看法,欢迎联系雅威达传动小编,一起探讨一起成长哈。
