HIWIN上银微型直线导轨使用条件负载计算

返回列表 来源: 雅威达上银微型导轨 发布日期: 2020.05.21

HIWIN上银微型导轨负载的计算是确定直线导轨寿命及选型是否合理的关键因素,那我们该怎么来计算这个负载呢?

一 、微型直线导轨使用条件负载计算
1, 单个滑块X轴偏距的负荷计算
如下图,单个滑块(匀速或者静止)承受的负载计算,
由F*a=P*d/2
得 P=(2*F*a)/d


微型直线导轨使用条件负载计算001-

2,单个滑块XY轴偏距的负荷计算
 单个滑块(匀速或者静止)承受的负载计算
由于存在XY两个方向的力矩,所以分别计算
X方向负载力计算: 由 Fx*a=Px*d/2
                     得 Px=(2*Fx*a)/d
Y方向负载力计算: 由 Fy*a=Py*c/2
                     得 Py=(2*Fy*b)/c
滑块总负载:P=(2*Fx*a)/d+(2*Fy*b)/c



微型直线导轨使用条件负载计算002-


3,两个滑块XY偏距的负荷计算
两个滑块(匀速或者静止)承受的负载计算,
由于存在XY两个方向的力矩,所以分别计算
X方向负载力计算: 由F/2*a=Px*d/2
                     得 Px=(F*a)/d
Y方向负载力计算: 由F/2*b=Py*c/2
                     得 Py=(F*b)/c
滑块总负载:P=W/2+W/2


微型直线导轨使用条件负载计算003-

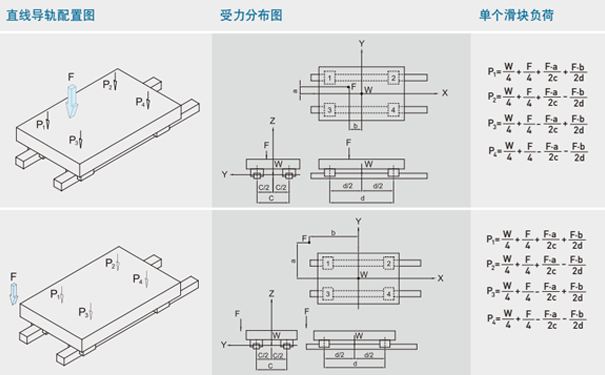

4.四个滑块水平使用的负荷计算


微型直线导轨使用条件负载计算004-

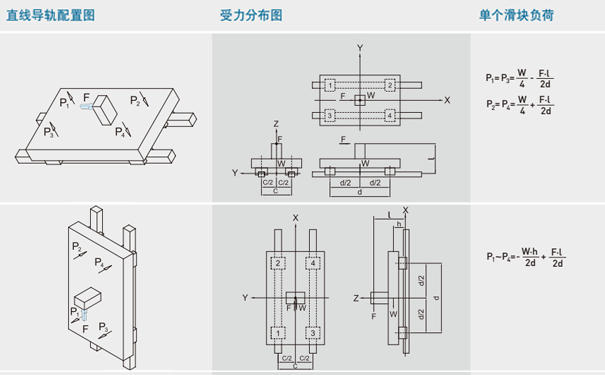

5.四个滑块挂壁使用的负荷计算


微型直线导轨使用条件负载计算005-


6.四个滑块垂直使用的负荷计算


微型直线导轨使用条件负载计算006-


二、 上银微型直线导轨的选型计算
1.根据上文介绍的:基本静额定载荷Co(单位:N)和基本动额定载荷C(单位:N)在HIWIN产品库中预选直线导轨规格(查找出产品参数规格的Co和C)
2. 根据滑块的使用方式计算出滑块需要承受的最大负荷P
3. 由 Fs=Co/P 计算出静安全系数 (Fs—静安全系数)
静安全系数最小值:
普通负荷 1-3
要求较高的性能 2-4
有振动冲击负荷 3-5
计算出的系数值大于静安全系数最小值即可使用
4. 额定寿命校核


根据上式计算出滑块理论行走距离。直线导轨同时满足静安全系数和设计行走距离(使用年限)即可。

想了解更多HIWIN上银微型导轨的一些选型事项,欢迎扫码联系雅威达。
