上银直线导轨上的箭头朝向是什么意思呢?
返回列表 来源: 雅威达微型直线导轨 发布日期: 2020.06.30

朋友们或许会发现,一般的直线导轨,在表面都会有个箭头标志,那这个直线导轨箭头朝向代表着什么意思呢?其实,这个跟导轨滑块基准面识别有关,就听雅威达来说说哪一面导轨是基准轨吧。

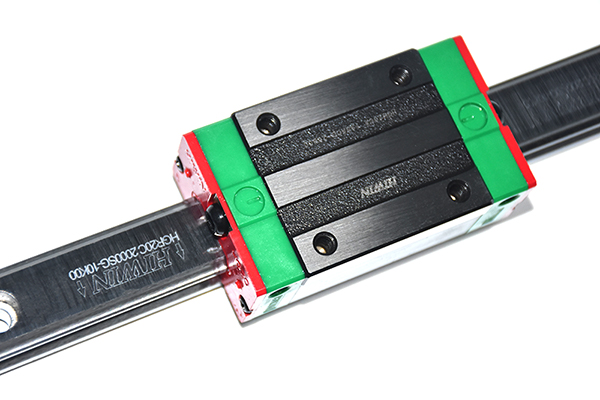

做机械设备,机械加工,机械组装等等工作,我们都会经常接触到一个概念:基准面。直线导轨也不例外,也是有它的基准方向的。如下图,这个就是上银直线导轨的箭头标志,也就表示了它的安装方向。

上银直线导轨

我们一般把HIWIN字样旁这个箭头所指的那一面叫基准面,不管是什么品牌的导轨,只要是正规的,都会有这样的箭头标志。而这个,主要是安装导轨一个精度要求。导轨生产厂家对导轨箭头朝向的这一侧,做过特殊精磨处理,在两根导轨平行安装时,基准侧是相对的,能精密控制导轨的平行度。


上银直线导轨



此外,从下图我们也可以看出,滑块上,也是有基准的。就是滑块的两个侧面,其中有一个面是精磨过的,这个面就是滑块的基准面。我们在安装的时候,导轨的基准面要跟滑块的基准面在同一方向。这样在校准床台的时候,才能确保精度。


上银直线导轨




另外,我们在安装非互换型导轨的时候,更加要注意箭头所表示的基准面。如下图,我们要注意基准轨与从动轨差异。基准轨侧边基准面精度较从动轨高,可作为床台安装承靠面。基准轨上有刻上MA的记号。这个直线导轨安装的方法,大家可以参考此文:雅威达上银微型导轨安装方法介绍

直线导轨上的箭头朝向


  现在朋友们搞清楚直线导轨上的箭头朝向是什么意思了吗? 可千万不要在安装导轨的时候,把基准轨以及基准面搞错了哦。如果您有不同的见解,欢迎联系雅威达,我们一起探讨。
